EMI除去フィルタ(EMC・ノイズ対策)BNXシリーズによる雑音端子電圧のノイズ対策

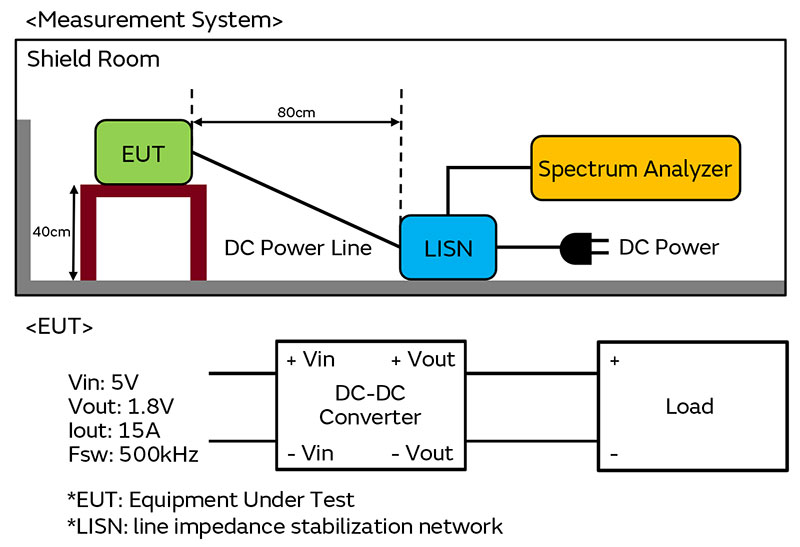

検証用として、DC-DCコンバータをEUTとしてCISPR11伝導ノイズの評価を行う測定環境を用意しました。

（注意）

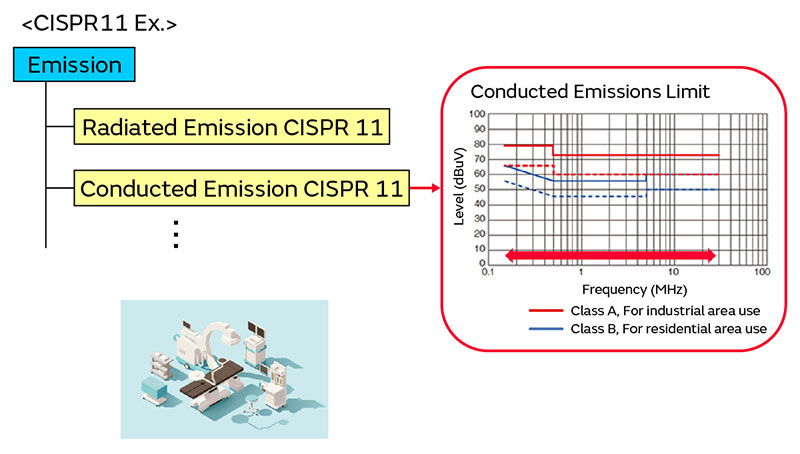

CISPR11で規定されている測定系、測定手法を使って、DC電源線に漏洩する伝導ノイズを評価しています。

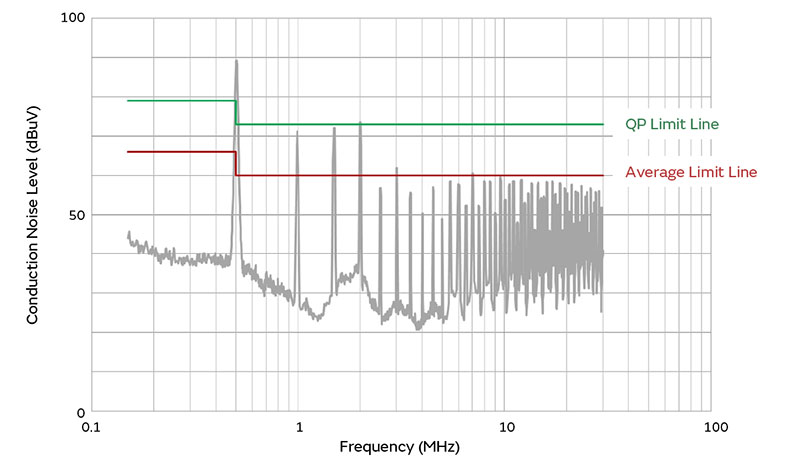

スイッチング周波数500kHzの整数倍となる周波数でノイズスペクトラムが観測されています。また、CISPR11 Class A group 1（工業環境）のノイズ許容値を上回るノイズが観測されました。

DCｰDCコンバータのスイッチングに起因したノイズ（スイッチングノイズ）がDCラインに伝導していることが考えられます。

（参考）
Class A : 工業環境、Class B : 住宅環境のノイズ許容値

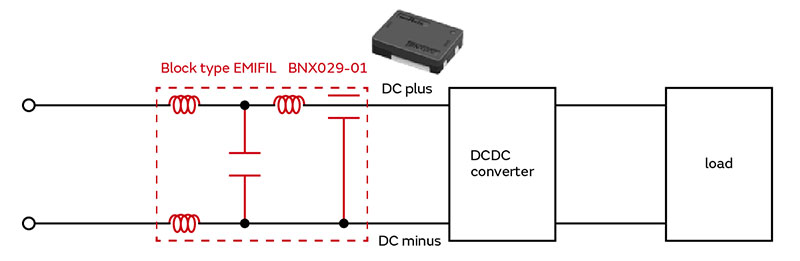

この伝導ノイズを抑制するために、ブロックタイプエミフィルBNX029-01を入力側に使用しました。
BNX029-01は、LCπ型フィルタをひとつの部品として構成したフィルタです。

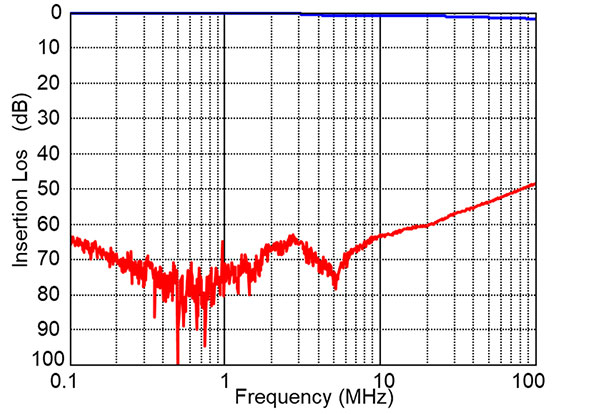

このフィルタは、15kHz～1GHzと広い周波数帯域でのノイズ対策が可能です。20Aの大電流に対応しており、DC電源ラインでのノイズ対策に最適です。

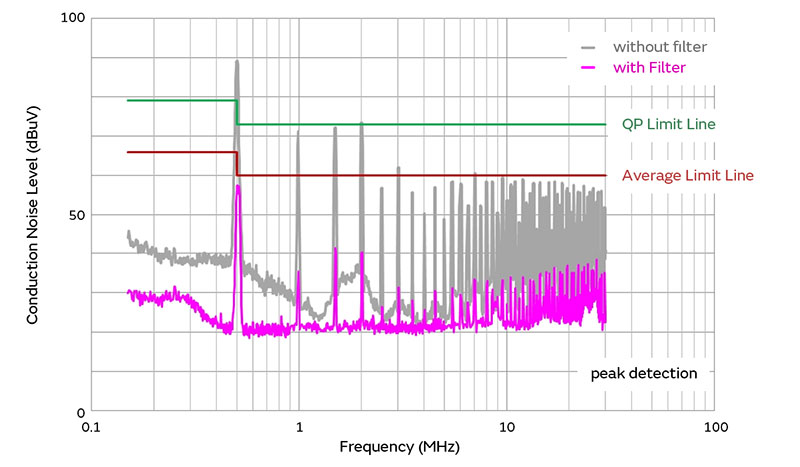

BNX029-01を入力側に挿入することで、全周波数帯において、CISPR11のノイズ許容値を満足できるようになりました。

DCDCコンバータのスイッチングに起因したノイズがDCラインに伝導することがあります。広い周波数帯域のBNXシリーズを使用することで、伝導ノイズを抑制することができます。
また、BNXシリーズはLCパイ型フィルタをひとつの製品で構成したフィルタであり、対策時間の短縮、省スペース化に貢献できます。

BNXシリーズのSMDタイプには以下のようなバリエーションが用意されています。
使用環境やノイズ状況に合わせて選択できます。
