ミリ波レーダーモジュール

ミリ波レーダーセンサモジュールIndustrial modules

過酷な環境下における対象物との距離、到来角、および速度を正確に調べたいときには、ミリ波レーダーが優れたセンサとなります。

Type 2VN

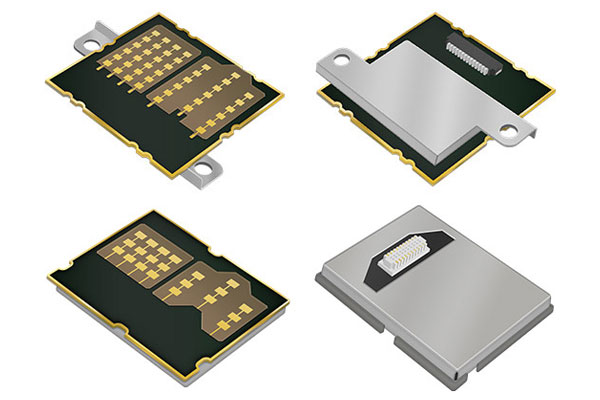

ムラタのType 2VNモジュールは、超小型で高品質かつ低消費電力のモジュールで、TI IWRL6432チップセットと最適化アンテナを搭載しています。
本モジュールは民生市場に適しています。

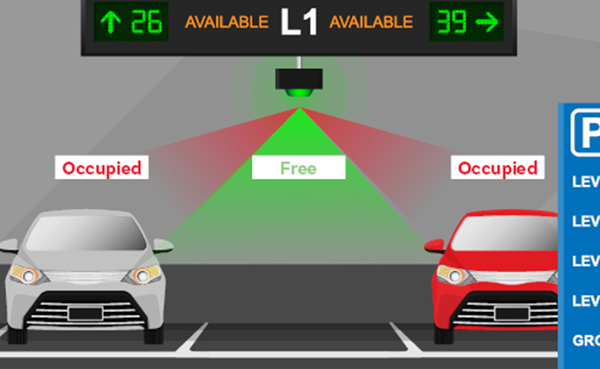

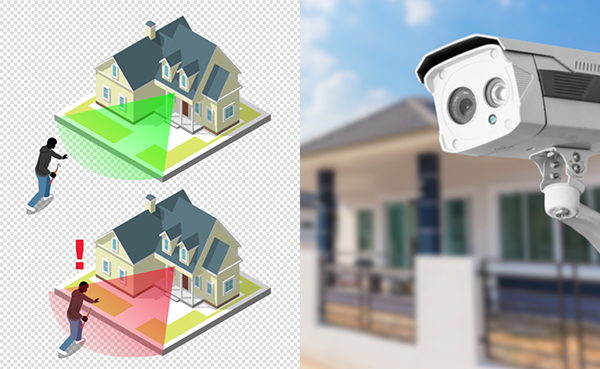

こちらはさまざまな用途の一例です。本モジュールは超音波センサの代替品やカメラセンサの補完機能を果たすものと捉えられています。

Item	Explanation
Product Type	Module
Product Status	Under Development
Grade	Industrial
Chipset	Texas Instruments IWRL6432
Frequency	57 to 64GHz Coverage
CPU Core	Arm Cortex-M4F
Flash / RAM	16M-bit Serial Flash Memory
Antenna	Built in Patch Antennas
Operating Temperature Range	−40 to 85 deg.C
Connector to Host	BtoB Connector
Package	Metal Shield
Dimension (It depends on the antenna design.)	26.0 × 20.0 × 2.6 mm
Supply Voltage (VBAT) ±0.5	5.0V
Supply Voltage min	4.5V
Supply Voltage max	5.5V
Technology	mmWave Radar
Host Interface	UART

Item	Explanation
Product P/N	LBVA0ZZ2VN-EVK
Content	村田製作所レーダーモジュールType 2VN用評価キット。インターフェースボードにはMCU、スイッチ、基板対基板コネクタ、USBコネクタなどが搭載されています。インターフェースボードを使用することで、村田製作所のレーダーモジュールをPCで簡単に評価できます。

本モジュールの評価をご検討の場合は、お問い合わせ窓口までご連絡ください。
年間5万点以上の製品を生産しているお客様には評価キットを提供いたします。
