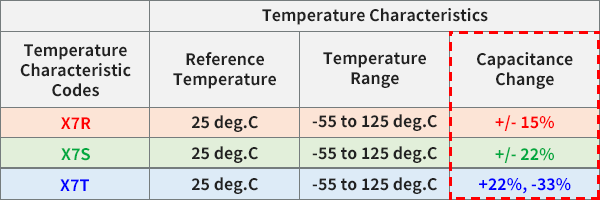

< Temperature characteristic specification >

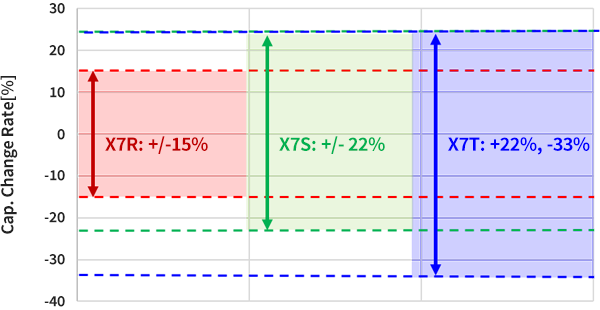

从EIA标准规定的电容变化率来看,在工作温度范围内,电容变化率按 X7R<X7S<X7T 的顺序变大。

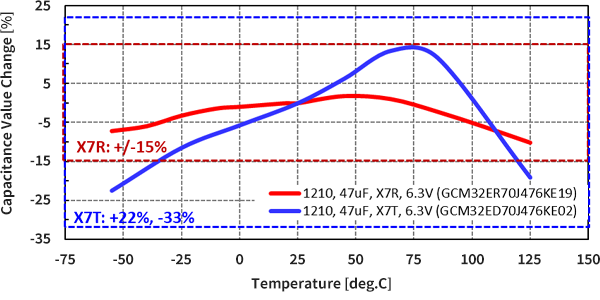

在0Vdc条件下的温度特性比较
Measurement Condition:
DC Voltage: 0Vdc
AC Voltage, Frequency: Specified condition
Cap. Change from 25C, 4284A(Keysight)
在假定实际使用的条件下的温度特性比较
另一方面,在比较实际使用条件下的有效电容时,可能会与EIA标准规定的电容变化率趋势有所不同。

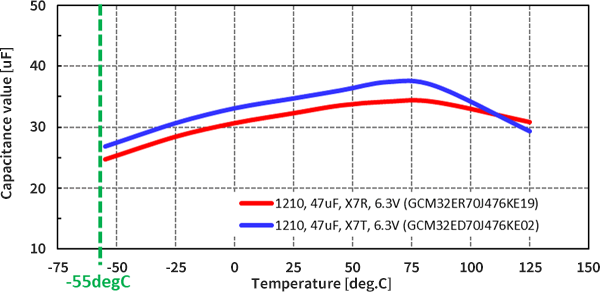

Measurement Condition:

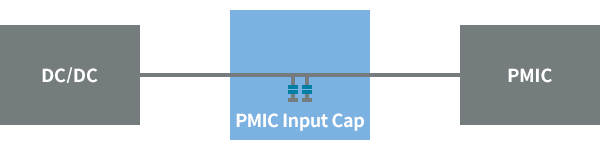

DC Voltage: 1.0Vdc (Lead SoC Line Voltage)
AC Voltage: 0.01Vrms
Frequency: 120Hz
4284A(Keysight)
- *Reference data not guarantee

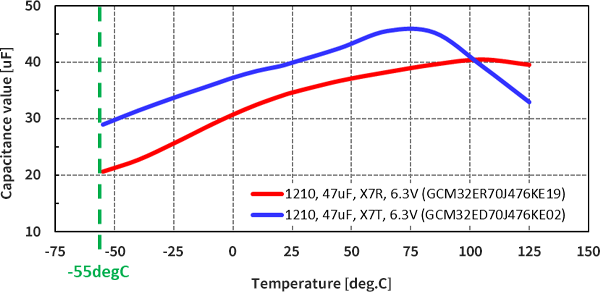

Measurement Condition:

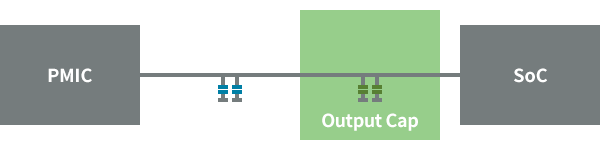

DC Voltage: 3.3Vdc (Lead SoC Line Voltage)
AC Voltage: 0.1Vrms
Frequency: 120Hz
4284A(Keysight)
- *Reference data not guarantee
比较在0Vdc条件下的温度特性可以发现,电容变化率为X7R<X7T,X7R的电容变化变小。
另一方面,在实际使用条件下,在工作温度范围(-55至125℃)内进行比较可以发现,X7R和X7T在低温侧的电容变化率均变大。
此外,对X7R和X7T的电容变化率都为最大的-55摄氏度时的有效电容进行比较可以发现,X7T>X7R。
以上只是一个示例,每个型号的趋势都各不相同。在选择零件时请通过设计支持软件SimSurfing进行确认。
