NTCサーミスタ基本特性

NTCサーミスタの抵抗値は、自己発熱（印加電流による発熱）量が十分に少ない電流で測定します。目安として、最大動作電流を使用することをおすすめします。
また、抵抗値は、必ず温度とペアで表現する必要があります。

特性カーブは以下の式で表されます。

R1 = R0 exp（B（1T1 − 1T0））

NTCサーミスタの特性を示す特有の値として、B定数があります。B定数の規定には、必ず2点が必要となります。B定数は、2点の傾きを表しています。
選択する2点が異なるとB定数が異なりますので、比較の際にはご注意ください。（図2参照）

R1 = R0 exp（B（1T1 − 1T0））

B = ln（R1R0）/（1T1 − 1T0）→ ⊿R⊿T

2点間の傾きを表しています。

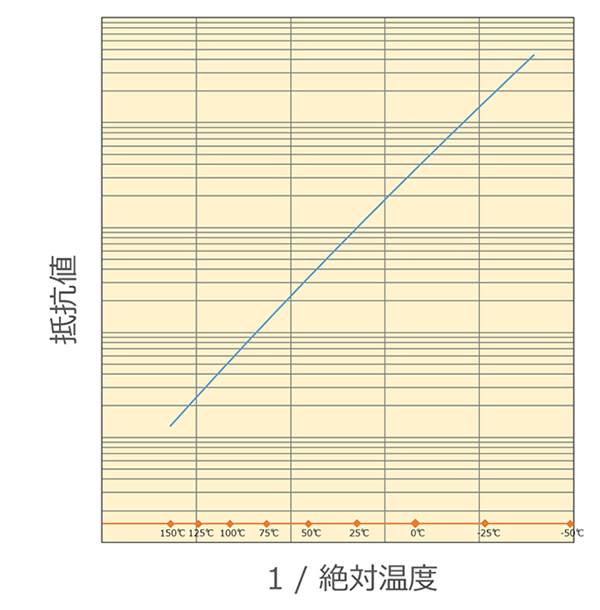

この式を正確に表すと、1/T（Tは絶対温度）と抵抗値が対数比例し、図3のグラフになります。ほぼ直線となっていることが確認できます。

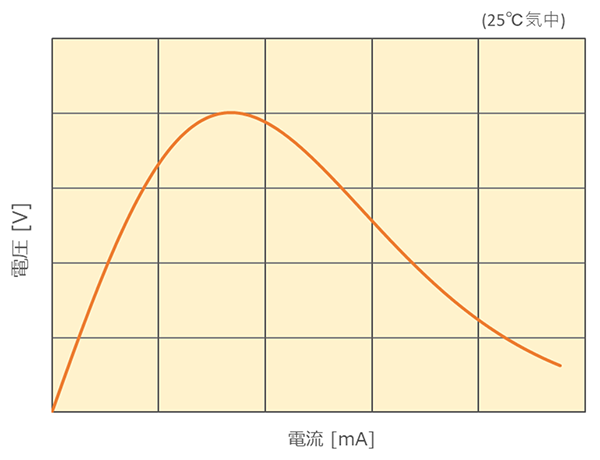

NTCサーミスタのV-I特性を図4に示します。

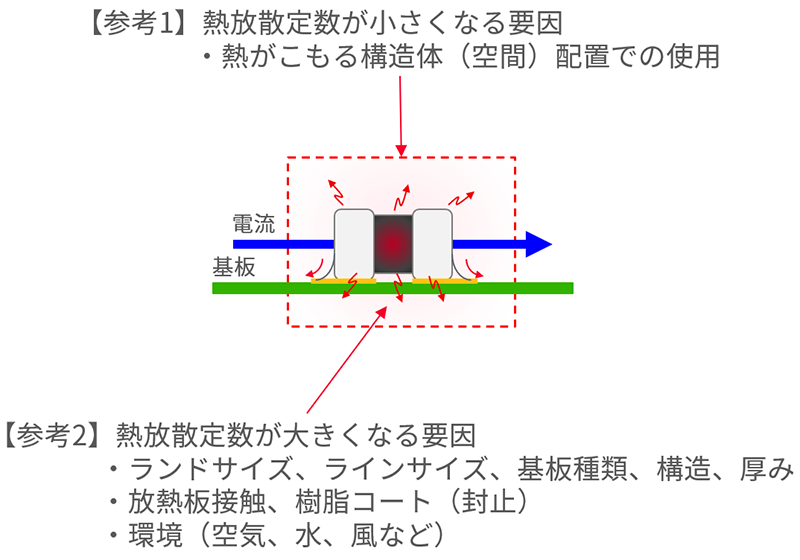

電流値を徐々に大きくすると、小さな電流の領域では、オーミック接触で電圧も徐々に増加します。電流による自己発熱を、サーミスタ表面などから熱を放散させて温度が上がらない状態となっています。
しかし、発熱量が大きくなると、NTCサーミスタ本体の温度が上昇し、抵抗値が減少します。この領域になると、電流と電圧の比例関係が成り立たなくなります。

通常は、この自己発熱をできるだけ抑えた領域で使用します。目安として、最大動作電流以下をおすすめします。

電圧頂点を超えた領域での使用は、発熱と抵抗値の減少が繰り返し発生する、熱暴走領域となる可能性があります。熱暴走は、サーミスタが赤熱し、破損することがありますので、ご使用されないようにお願いします。

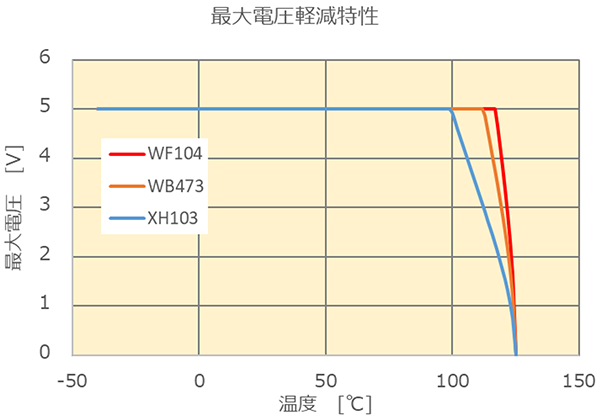

サーミスタに直接印加できる最大の電圧です。最大電圧以上の電圧を印加されると、破壊や特性劣化の可能性があります。
また、自己発熱により素子の温度が上昇します。温度上昇が使用温度範囲を超えないようにご注意ください。

ムラタでは、印加した際に自己発熱が0.1°Cとなる電流と電圧を、最大動作電流 / 最大動作電圧と規定しています。サーミスタの性能を活用していただき、より正確に温度検知していただくためのご提案です。

従って、この電流や電圧を超えての使用が、すぐにサーミスタの破壊や特性劣化にいたるものではありません。ただし、自己発熱が大きくなり検知誤差となることをご認識ください。

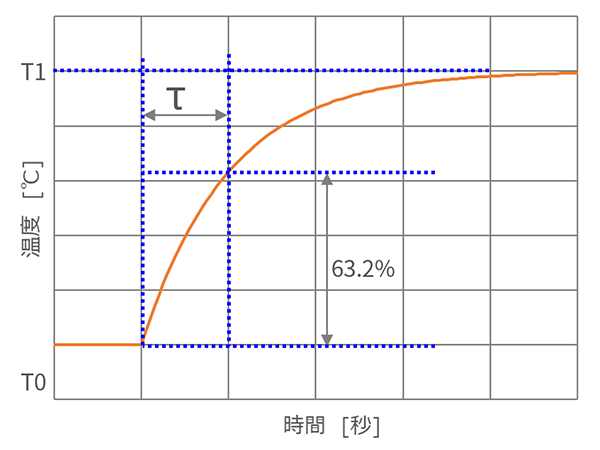

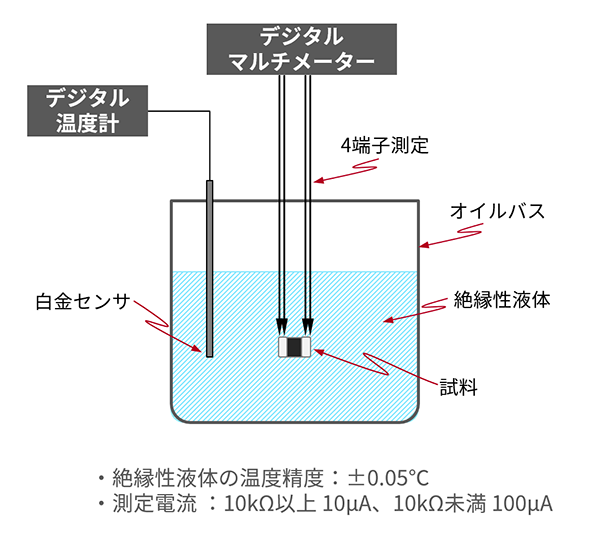

自己発熱を無視できる程度の電流（電圧）で測る抵抗値のことを言います。目安として、最大動作電流を使用することをおすすめします。
