セラミックコンデンサのFAQQチップ積層セラミックコンデンサを実装する際、実装機の調整に関する注意点はありますか？

コンデンサを基板に実装する場合は、コンデンサ本体に次のような過度の衝撃荷重が加わらないことを確認する必要があります。

吸着ノズルの下死点が低すぎる場合は、実装時、コンデンサに過大な力が加わり、割れの原因となるので、次のことを守ってください。

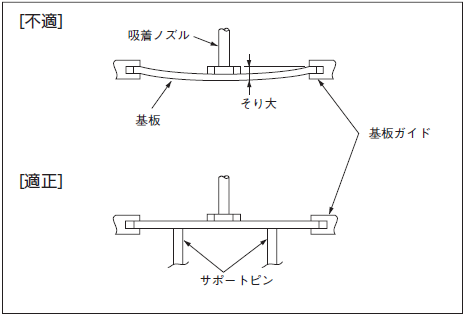

(1) 吸着ノズルの下死点は、基板のそりを矯正して、基板上面に設定し調整してください。

吸着ノズルとシリンダ内壁の間に、ごみ、ほこりなどが入ると、ノズルが滑らかに動かず実装時にコンデンサへ過大な力が加わり、チップ割れの原因となります。また、位置決め爪が摩耗してくると、位置決め時にコンデンサへ加わる力が一定でなくなり、かけの原因となります。吸着ノズル、位置決め爪の保守、点検および交換は定期的に行ってください。

※製品によって保証内容は異なりますので、個別の保証内容については、必ず納入仕様書、参考図をご確認ください。
主要な製品については、WEBの製品詳細ページに添付している詳細スペックシート詳細スペックシートとは
でご確認いただけます。
