シリコンキャパシタのFAQ Q はんだ実装品の製品サイズと推奨ランドパターンを教えて下さい。

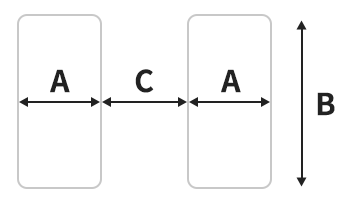

以下の表に製品サイズと推奨ランドパターンを記載いたします。
基板設計を行う際のガイドラインを記載した資料、および最適な基板設計を算出するツールをご用意しておりますので、ご活用下さい。

Silicon Capacitor Type	Capacitor size (µm)	A (µm)	B (µm)	C (µm)
0201M	600×300	100	150	200
0201	800×600	150	400	300
0402	1200×700	300	500	400
0402M	1000×500	260	300	280
0204M	500×1000	75	800	200
0603	1800×1100	400	900	800
0404M	1040×1040	300	850	240
0805	2200×1400	500	1200	1000
1206	3400×1800	600	1600	2000
1812	4700×3600	900	3400	2700

関連用語：シリコンキャパシタ、シリコンコンデンサ、シリコンIPD、Silicon Capacitor(Si-Cap)、Silicon IPD(Si-IPD、Integrated Passive Device)、SMD、SMT、推奨ランド寸法、ランドパターン推奨寸法、Board Design、基板設計、Surface Mount Device (SMD)、 Surface Mount Technology (SMT)、サーフェス・マウント・デバイス、サーフェス・マウント・テクノロジー、表面実装、実装ガイド、Assembly note
