振動センサのFAQ Q振動センサの評価ボードの使い方を教えてください。

A

評価ボードの使用方法

VDDとGNDの配線を直流電源に接続し、供給電圧を印加してください。（5Vdc）
OUTとTEMP_OUTの配線を測定器に接続し、感度と温度センサの出力を測定してください。
配線長が不足する場合は、別の配線を用意し、評価ボードにはんだ付けしてください。

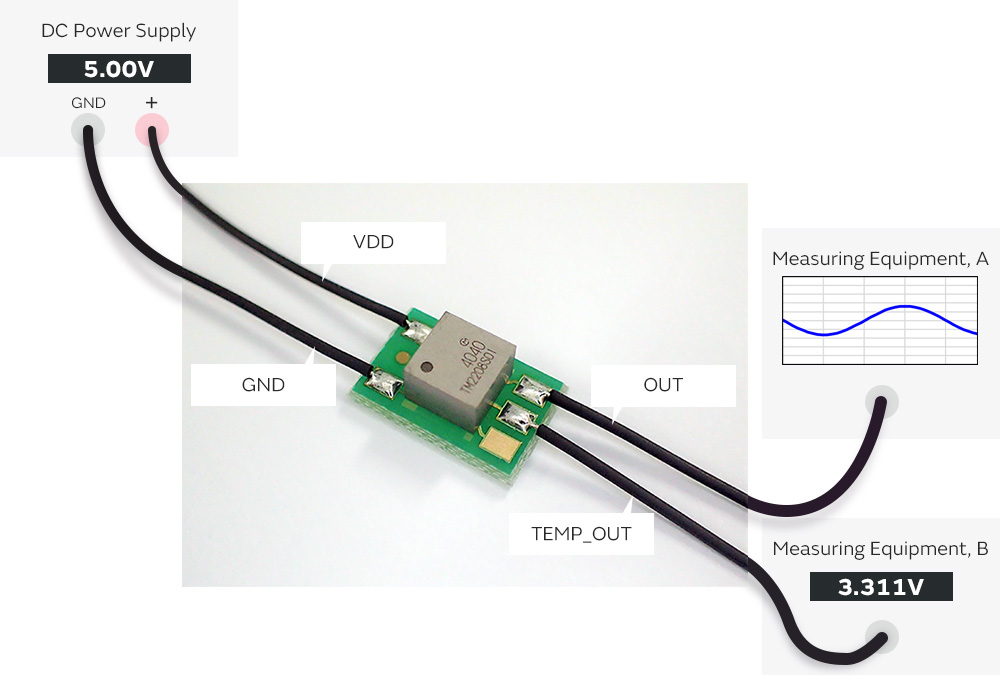

評価ボードの図

Wire	Description
VDD	Power Supply（positive）
GND	Ground
OUT	Output
TEMP_OUT	Temperature sensor output

注意事項

PKGM-200D-R（差動出力品）を用いて加速度の出力（OUT−）を使用しない場合、加速度出力（OUT+）は半分となります。
