ミリ波レーダーモジュール

ミリ波レーダーセンサモジュールAutomotive modules

「参考品」※仕様は変更する可能性があります。

過酷な環境下における対象物との距離、到来角、および速度を正確に調べたいときには、ミリ波レーダーが優れたセンサとなります。

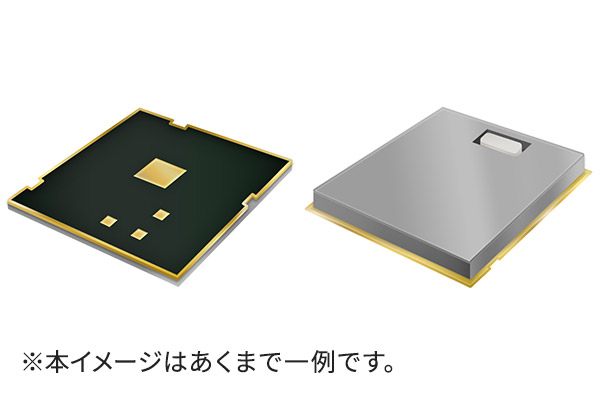

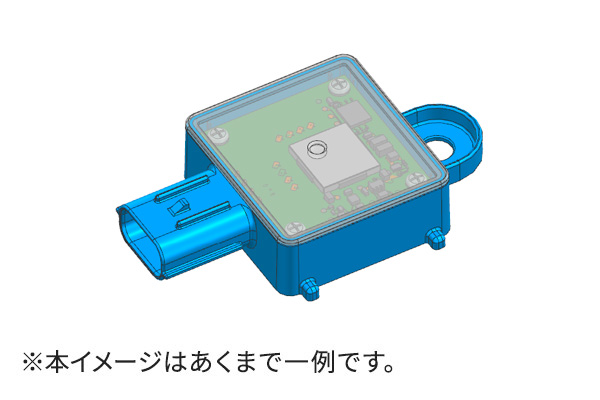

ミリ波レーダーセンサモジュールのイメージ画像。アンテナのデザインはカスタマイズ可能なため、本イメージはあくまで一例です。

Type 1VM
用途例
特長
製品情報
Evaluation Kit
お問い合わせ
Supplier

Type 1VM

超小型で高品質な村田製作所のType1VMモジュールは、TI AWR6843チップセットと最適化されたアンテナを搭載しています。
本モジュールはCPD^※1やOMS^※2などの車内検知用途に適しています。

※1CPD : 幼児置き去り検知
※2OMS : 乗員モニタリングシステム

用途例

Child Presence Detection
Seat Belt Reminder
Airbag Control

eBook download: In-Cabin Radar for Child Protection

特長

Chipset: Texas Instruments AWR6843 (including C674x DSP for advanced signal processing)
Frequency: 60 to 64GHz Coverage (4GHz Bandwidth)
Built in Patch Antennas
Interface: UART / CAN^※3
Size^※4: 27.0 × 25.0 × 3.1 mm

※3CANトランシーバは本モジュールに搭載されていません。
※4アンテナデザインの最適化により変更となる場合があります。

製品情報

Item	Explanation
Product Type	Module
Product Status	Under Development
Grade	Automotive
Chipset	Texas Instruments AWR6843 (including C674x DSP for advanced signal processing)
Frequency	60 to 64GHz Coverage (4GHz Bandwidth)
CPU Core	ARM Cortex-R4F
Flash / RAM	16M-bit Serial Flash Memory
Antenna	Built in Patch Antennas
Operating Temperature Range	−40 to 85 deg.C
Connector to Host	BtoB Connector
Package	Metal Shield
Dimension (It depends on the antenna design.)	27.0 × 25.0 × 3.1 mm
Supply Voltage (VBAT) ±0.5	5.0V
Supply Voltage min	4.5V
Supply Voltage max	5.5V
Technology	mmWave Radar
Host Interface	UART / CAN^* * CANトランシーバは本モジュールに搭載されていません。
IATF16949	Yes

Evaluation Kit

Item	Explanation
Product P/N	LBVA0ZZ1VM-EVK
Content	村田製作所レーダーモジュールType1VM用評価キット。インターフェースボードにはMCU、スイッチ、基板対基板コネクタ、USBコネクタなどが搭載されています。インターフェースボードを使用することで、村田製作所のレーダーモジュールをPCで簡単に評価できます。

評価をご希望の方はお問合せください。
