アンテナ

アンテナコイル受信用アンテナコイル

車載基準に適合する高信頼性
磁性体と巻線部を樹脂封止した耐衝撃構造
磁性材と電極構造の最適化による高感度性能
SA-X20･･･3軸アンテナコイル
SA3M08･･･1軸アンテナコイル
リフロはんだ付けが可能
RoHS指令対応

1軸受信アンテナ
3軸受信アンテナ
関連リンク

1軸受信アンテナ

外観および形状

SA3M08 タイプ
8.0×3.0×3.0 mm（Typ.）

特長

特長

車載基準に適合する高信頼性
磁性体と巻線部を樹脂封止した耐衝撃構造
磁性材と電極構造の最適化による高感度性能
リフローはんだ付けが可能
AEC-Q200準拠

用途

リモートキーレスエントリの一体システムまたはTPMSの受信用アンテナコイルに最適（自動車使用等）
使用温度範囲：−40°C～+85°C

包装情報

仕様	標準梱包数
330mmエンボステーピング	1500

製品ラインアップ

品番	インダクタンス [mH]	測定周波数 [kHz]	インダクタンス公差 [%]	無負荷 Q Min.
1143AA-183J=P3	18.0	125	±5%	35
1143AA-722J=P3	7.2	125	±5%	30

3軸受信アンテナ

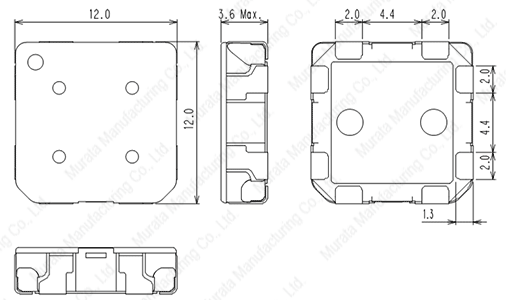

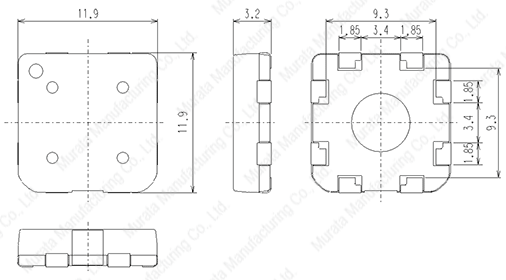

外観および形状

SA-X20 タイプ
12.0×12.0×3.4 mm（Typ.）

特長

特長

車載基準に適合する高信頼性
磁性体と巻線部を樹脂封止した耐衝撃構造
磁性材と電極構造の最適化による高感度性能
3軸一体アンテナコイル
リフローはんだ付けが可能
AEC-Q200準拠

用途

リモートキーレスエントリの一体システムまたはTPMSの受信用アンテナコイルに最適（自動車使用等）
使用温度範囲：−40°C～+85°C

包装情報

仕様	標準梱包数
330mmエンボステーピング	750

製品ラインアップ

品番		MSA3RBA47A^※2	MSA3RBA006^※2	MSA3RBA72A^※2	MSA3RBA80A^※2
X軸	インダクタンス [mH]	4.7	6.3	7.2	8.0
	無負荷 Q Min.	18.0	20.0	20.0	20.0
	非同調感度^※1 [mV/uT] (mV/A/m)	60.0 (75.0)	70.0 (85.0)	75.0 (95.0)	80.0 (100.0)
Y軸	インダクタンス [mH]	4.7	6.3	7.2	8.0
	無負荷 Q Min.	18.0	20.0	20.0	20.0
	非同調感度^※1 [mV/uT] (mV/A/m)	60.0 (75.0)	70.0 (85.0)	75.0 (95.0)	80.0 (100.0)
Z軸	インダクタンス [mH]	7.2	9.0	10.6	13.0
	無負荷 Q Min.	18.0	18.0	18.0	20.0
	非同調感度^※1 [mV/uT] (mV/A/m)	60.0 (75.0)	70.0 (85.0)	75.0 (95.0)	80.0 (100.0)
測定周波数 [kHz]		125.0	125.0	125.0	125.0
インダクタンス公差 [%]		±5%	±5%	±5%	±5%

※1非同調感度は参考値となります。
またカッコ内の値は磁束密度から磁界強度への換算に基づき、算出された値です。
※2各品番は量産開始前の製品となります。
