LPWA製品アンテナデザイン サポート

• おすすめアンテナリスト
• アンテナサポート

おすすめアンテナリスト

モノポールアンテナ

Model	TG.09	1018-436A	WH-08/2G-L	1018-456A
Supplier	Taoglas	Staf	Nippon Antenna	Staf

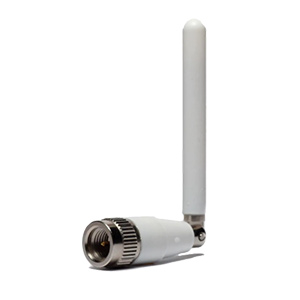

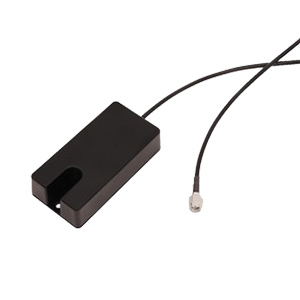

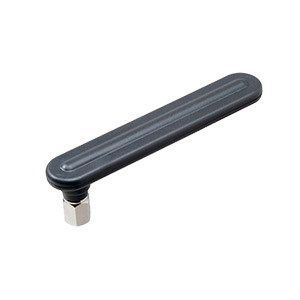

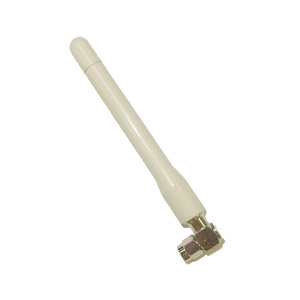

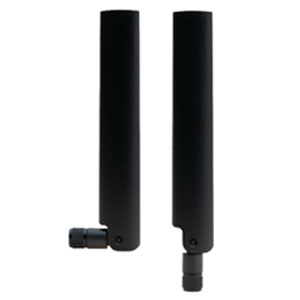

External photo
Size[mm]	72*10	80*40*20	100*18*27	8*45*5
Cable length[mm]	-	2500	-	-
Connector	SMA	SMA	SMA	-
IP	-	IP67	-	-
URL	https://www.taoglas.com/product/tg-09-2g3g-cellular-white-connector-mount-monopole-antenna/	https://www.staf.co.jp/product/antenna/lte_whip.html	https://www.nichian.net/shop/g/g2401167/	https://www.staf.co.jp/product/antenna/1018-456.html

ダイポールアンテナ

Model	DP-BRO	DP-BRO-RE	1018-475A	DP-INF	ANTDC-116A0	ANTDP-082A0	ANTDC-117A0	ANTDC-118A0	ANTDC-119A0
Supplier	Nippon Antenna	Nippon Antenna	Staf	Nippon Antenna	三省電機	三省電機	三省電機	三省電機	三省電機

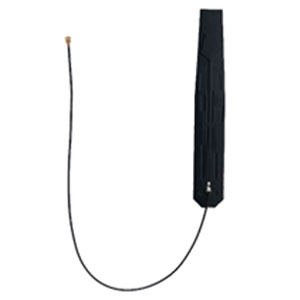

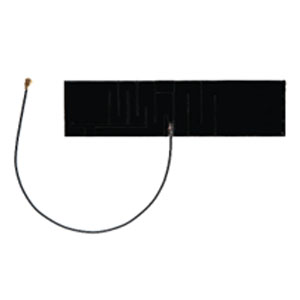

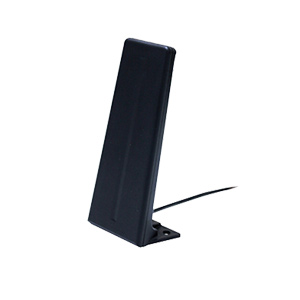

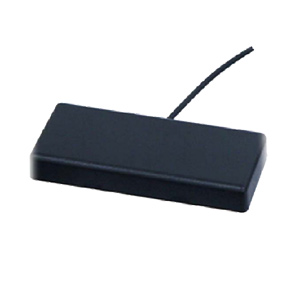

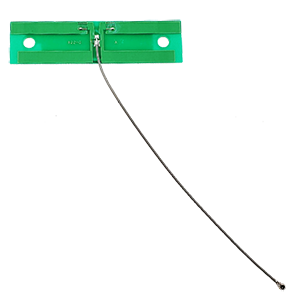

External photo
Size[mm]	95*40*12	125*67*33	80*40*20	100*13*0.3	99.5*15.5	115*19	98*25*1	78*20*1	60*20*1
Cable length[mm]	2500	5000	2500	10	200	-	162	162	162
Connector	SMA	SMA	SMA	U.FL	MHF (I-PEX)	SMA	MHF (I-PEX)	MHF (I-PEX)	MHF (I-PEX)
IP	-	IP67	IP56	-	-	-	-	-	-
URL	https://www.nichian.net/shop/g/g2042731/	https://www.nichian.net/shop/g/g2401427/	https://www.staf.co.jp/product/antenna/single.html	https://www.nichian.net/shop/g/g2402006/	https://sansei-e.co.jp/product/iot-lpwa-lte-substrate3/	https://sansei-e.co.jp/product/iot-lpwa-lte-bending1/	https://sansei-e.co.jp/product/iot-lpwa-lte-substrate1/	https://sansei-e.co.jp/product/iot-lpwa-lte-antdc118a0/	https://sansei-e.co.jp/product/iot-lpwa-lte-antdc-119a0/

LoRa 日本市場専用アンテナ

STAF Part Number	1019-008A	1019-010A	1019-053A	1018-391B	1018-443B
Model(Application number for MIC)	T13-047-1078	T13-047-1080	T16-068-1082	T13-023-1074	T16-062-1075
Supplier	STAF Corporation	STAF Corporation	STAF Corporation	STAF Corporation	STAF Corporation

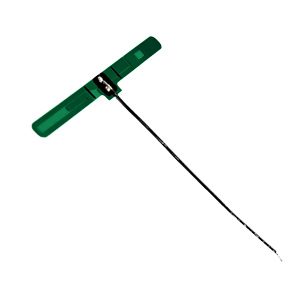

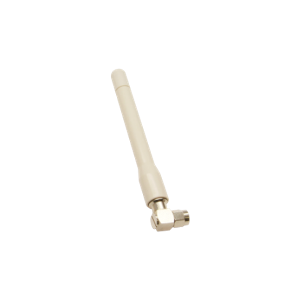

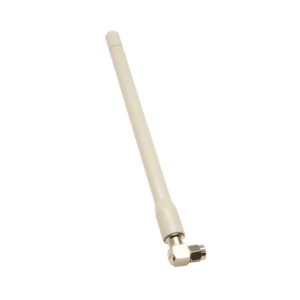

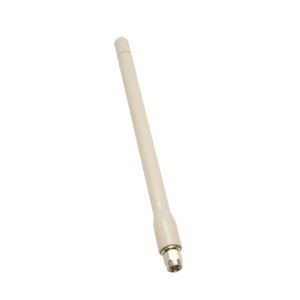

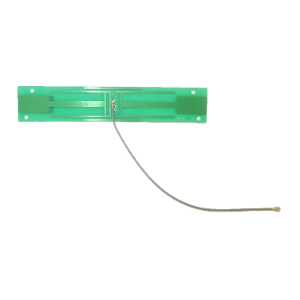

External photo

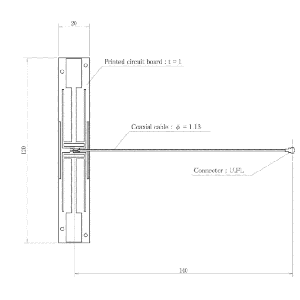

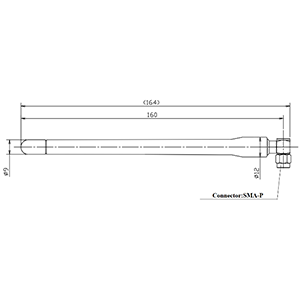

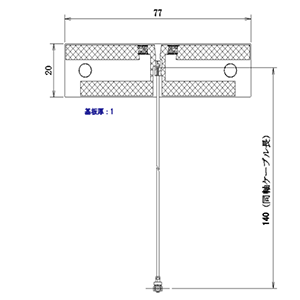

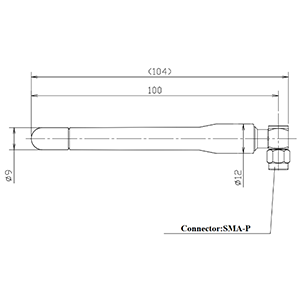

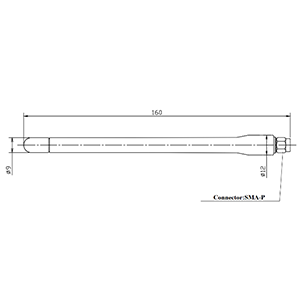

Outline drawing(mm)
Size(mm)	L160, φ9	L160, φ9	L100, φ9	120 × 20 × 1 (Cable L140)	77 × 20 × t1(Cable L140)
Connector	SMA-P Standard(Straight)	SMA-P Standard(L)	SMA-P Standard(Straight)	U.FL	U.FL
Antenna Type	Monopole (λ/2)	Monopole (λ/2)	Monopole (λ/4)	Dipole (λ/2)	Dipole (λ/2)
URL	https://www.staf.co.jp/product/antenna/920_whip.html	https://www.staf.co.jp/product/antenna/920_whip.html	https://www.staf.co.jp/product/antenna/920_s_whip.html	https://www.staf.co.jp/product/antenna/pcb_coaxial.html	https://www.staf.co.jp/product/antenna/s_pcb_coaxial.html

アンテナサポート

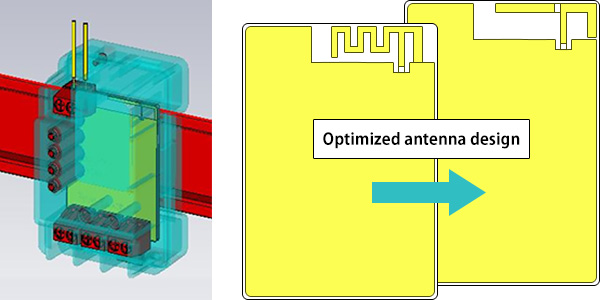

アンテナシミュレーション+改善提案

• 基板発注前にアンテナ特性を確認
• 試作前に必要なアンテナ性能を実現するための構造を提案

• 3D CADデータ（フォーマット：.stp/.sat）
• 回路図とアンテナ配置可能エリアを示した基板配置図

実測評価+改善提案

• R.L.(Return Loss)波形、アンテナ効率、利得、指向性の測定
• アンテナの整合回路最適化、及びアンテナ特性改善提案

• 外装ケース含む評価品（1セット必須・2セット推奨）

• 評価品の分解手順書
• 回路図とアンテナ配置可能エリアを示した基板配置図
• 評価品の返却要否の確認（必須要件ではありません）
