IoT化が進む中、 「無線機能を製品に搭載したいけれど、高周波測定（RF測定）や認証試験が難しい」 「評価はできても、量産検査まで対応できる測定環境が整わない」 そんな課題を抱える開発・製造担当者は少なくありません。

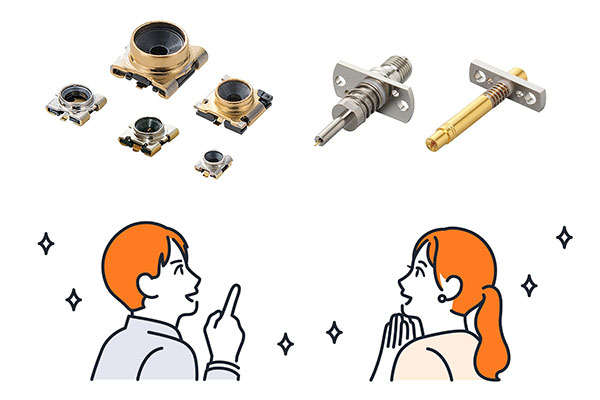

ムラタなら、評価用マニュアルプローブから量産向けオートプローブまで幅広くラインアップをそろえております。 ムラタのスイッチ付き高周波同軸コネクタ（以下、スイッチコネクタ）&専用プローブを使えば、無線機能の導入を“確実かつスムーズ”にできます。
スイッチコネクタおよび高周波（RF）プローブは、3GPP（Third Generation Partnership Project）仕様に準拠した携帯端末をはじめとする無線通信端末の高周波測定（RF測定）に対応しています。 RF回路とアンテナ回路の間に実装し、専用プローブをご使用いただくことで、相互の影響を受けない状態で回路の特性を正確に測定することが可能になります。
LTEや5G NRなどの3GPP準拠信号に加え、Wi-Fi®、Bluetooth®、GPS、UWBなど、幅広い無線信号の測定に対応しています。 送信出力、周波数安定性、スプリアス測定など、無線通信機器の各種評価に最適です。
FCC（Federal Communications Commission）、CE（Conformité Européenne）、技術基準適合試験（技適）などの有線試験に使用できます。 専用プローブを当てるだけで認証試験用の接続が完了します。従来のように基板を削って配線を引き回す必要はありません。 試験準備時間を大幅に短縮し、認証取得の迅速化に貢献します。

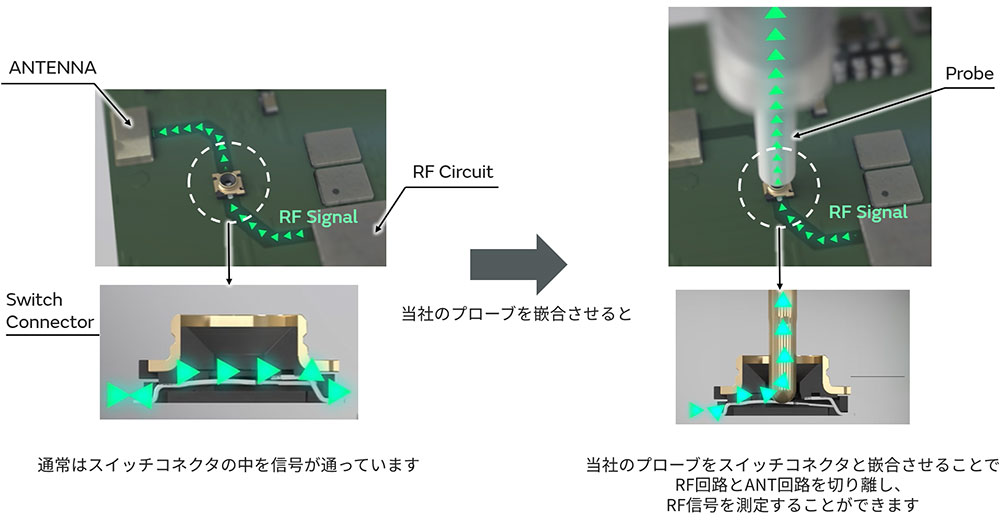

専用プローブ嵌合時にRF回路とアンテナ回路を切り離し、相互干渉を防止します。 送信出力・周波数安定性・スプリアス測定などの評価精度を向上できます。
スイッチコネクタと専用プローブは低VSWR（Voltage Standing Wave Ratio）・低挿入損失を実現しています。 測定時の信号劣化を抑え、安定したRF測定に貢献します。

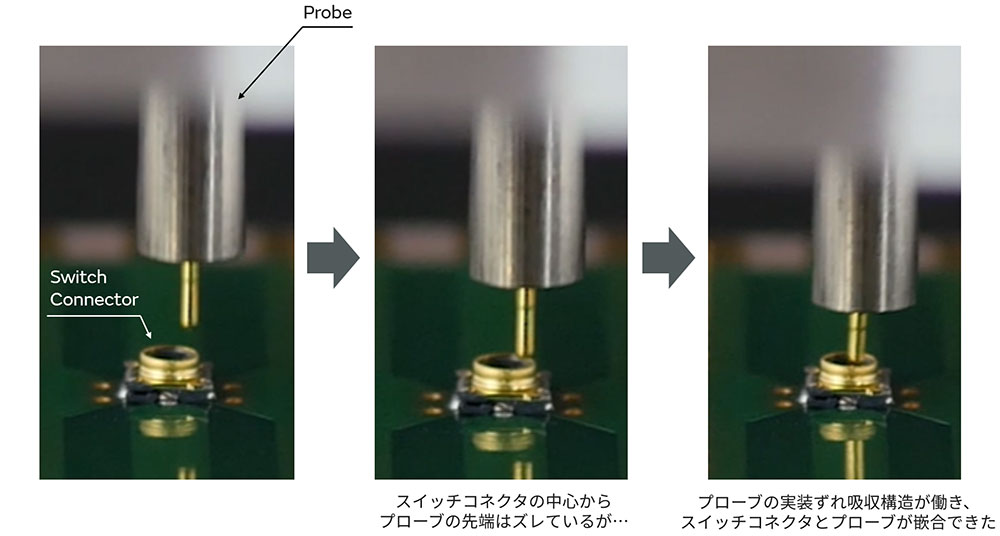

ムラタの専用プローブは誘い込み範囲が広く、実装ずれ（位置誤差）を吸収する構造を持ち、誰でも簡単に安定した測定が可能です。 マニュアル/オートの両ラインアップを展開し、様々な用途に対応できます。 オートプローブを使用すれば、製造ラインの自動測定に組込み可能です。 生産性向上とコスト削減に貢献します。

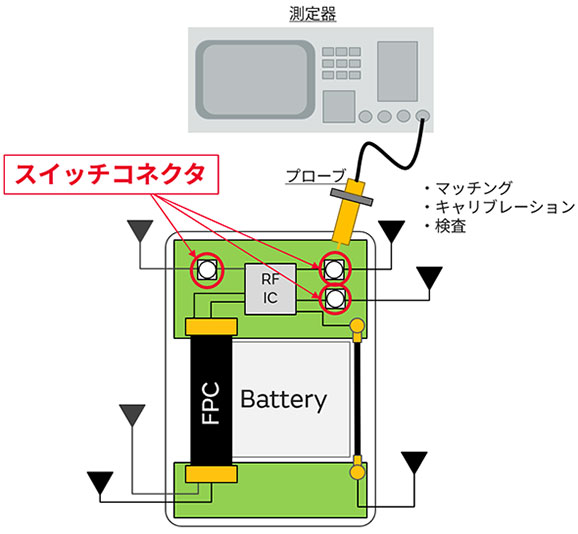

RF回路とアンテナ回路の間にスイッチコネクタを実装し、プローブでワンタッチ測定できます。
認証試験の有線測定に対応する接続点を、スイッチコネクタであらかじめ用意できます。
自動測定に対応したオートプローブと組み合わせ、ライン検査に組込みできます。
市場返却品の再評価に、スイッチコネクタを介して非破壊でRF特性を点検できます。
①セットメーカー : 端末の開発
回路の整合（マッチング）
②通信事業者・認証機関 : 端末の認定
無線特性の検査
③工場、EMS : 端末の量産
パワーキャリブレーション無線特性の検査
④セットメーカー : 市場から返却されてきた端末の評価
ムラタのスイッチコネクタは、通信性能の安定化と生産性向上を両立するソリューションです。 無線機能を搭載する製品開発において、評価・認証・量産のすべてのフェーズで活用できる柔軟性と高性能を兼ね備えています。
無線搭載をもっと簡単に、もっと確実に 高周波測定（RF測定）には、ぜひムラタのスイッチコネクタをご選定ください。
