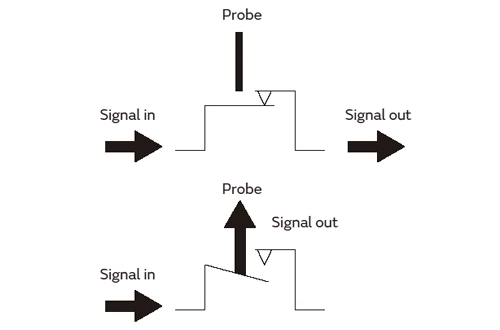

RF線路内に実装することで、RF回路およびANT特性を測定することができます。 内部にメカニカルスイッチを内蔵しており、当社製の専用プローブを使用することで、RF回路とANT回路を切り離して、相互の影響を受けない状態で回路の測定ができます。
プローブでの測定時以外は内部のメカニカルスイッチは接続状態となっており、RF回路とアンテナ回路は接続された状態になっています。
RFとANT信号どちらも測定可能
世界最小サイズ
ムラタのコネクタに最適化した高性能の測定プローブを取り揃えています。ムラタのコネクタを測定する際には、当社の測定プローブを必ずお使い願います。
主として実験室での評価に用います。
任意の測定用ケーブルをプローブに取り付けることができます。コネクタとの嵌合部に爪を設けてあり、嵌合後に自立することができます。
測定用ケーブルがプローブに組み込まれています。コネクタとの嵌合部に爪を設けてあり、嵌合後に自立することができます。
主として生産工程での検査に用います。

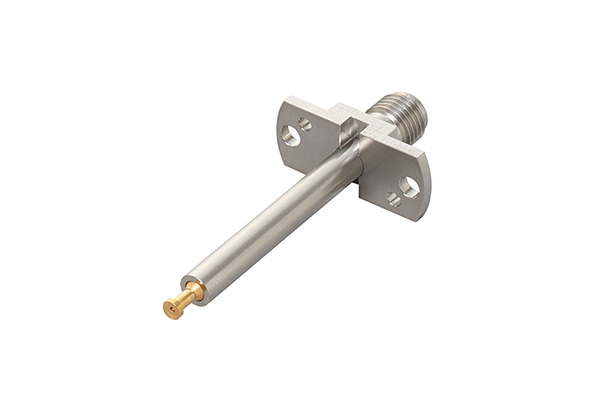

プローブを測定設備に組み込み、測定中はコネクタに押し付けて使用します。 爪による嵌合機能を持たないため、被測定物のコネクタにダメージを与えません。
当プローブは被測定物のコネクタの位置ずれを吸収するフローティング機構を持たないため、測定設備にフローティング機構を持つ必要があります。

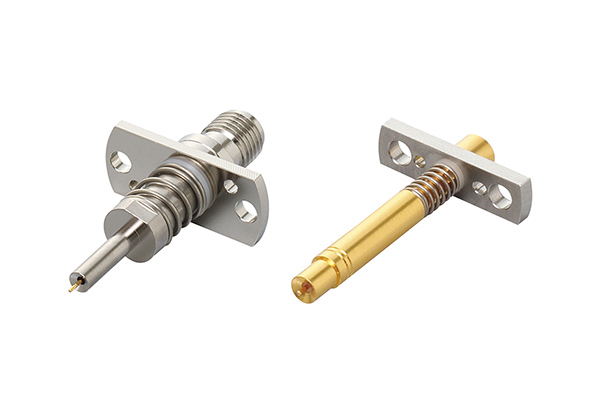

プローブに被測定物のコネクタの位置ずれを吸収するフローティング機構を組み込んであるため、測定設備にフローティング機構は不要です。
主として生産設備での検査に用います。
自動測定用プローブ（フローティング機構あり）と機能は同じです。
このプローブは接続した測定用ケーブルのテンション（張力）の影響を受けない特殊な機構を内蔵しているため、測定設備内でのケーブルの引き回しが容易です。

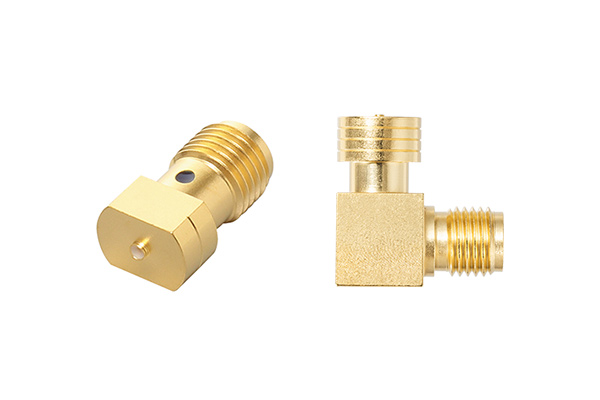

プローブを校正するときに使用します。
片側がSMAコネクタ、もう片側がコネクタの形状をしており、ネットワークアナライザのケーブルとプローブの先端を接続するときに用います。
ここでご紹介するのは一部の活用例です。その他の用途についてもお気軽にご相談ください。

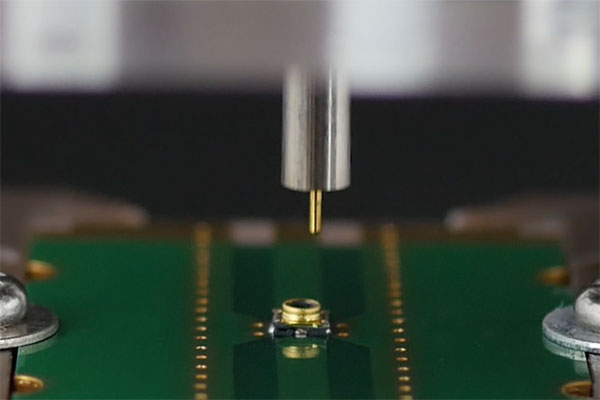

回路測定の効率化に貢献。スイッチコネクタのご紹介。
あらゆる通信機器に内蔵されているスイッチコネクタ。製造工程における回路測定時に活躍します。
スイッチ付き高周波同軸コネクタに関するPDFカタログです。
