車載用ブラシモーターでよく起こるノイズ問題とそのメカニズム、解決策についてご紹介しています。

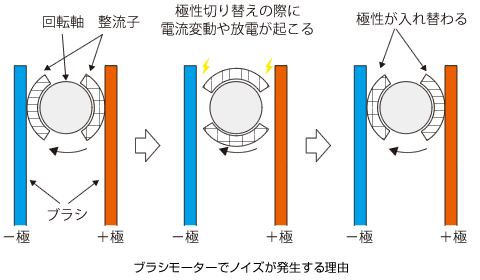

車載用のブラシモーターからでてくる数百kHz-数百MHzの広帯域コモン・ノーマルノイズを除去できず困ってます・・・
設計時間が短くてノイズ対策のことまで充分に考える時間がない・・・CISPR25のノイズ規制をクリアしたいんだけど・・・
パワーウィンドウ・パワースライドドア・パワーシート・ドアロック等、モーターでノイズが発生しているようだけど・・・
CISPR25 Class4をクリアするため、PLT10HとXコンデンサ・Yコンデンサを 組み合わせることで、上記のような問題を改善!

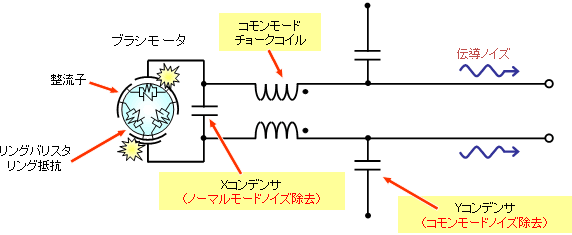

特に、下記ブロック図のような組み合わせが、ノイズ対策に最も効果的です。

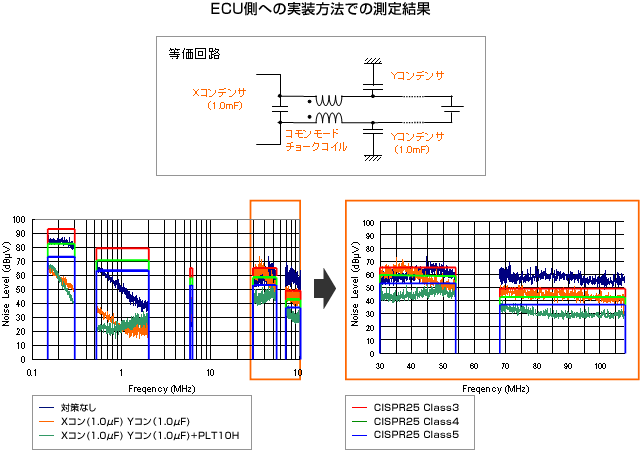

コモンモードチョークコイルをXコンとYコンと組み合わせることでノイズ規制CISPR25 Class4をクリアすることができます。
