    バリアブルキャパシタ

    バリアブルキャパシタバリアブルキャパシタ

    端子に電圧を印加することで静電容量が変化する素子

    Variable Capacitors

    シリーズラインアップ

    ※代表特性について >



    ContinuousとPollingに関して

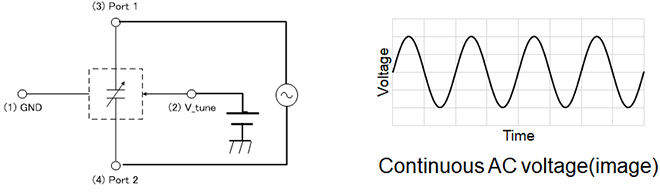

    Continuousは、特定の電圧をPort1,2に連続で印加することを示しています。

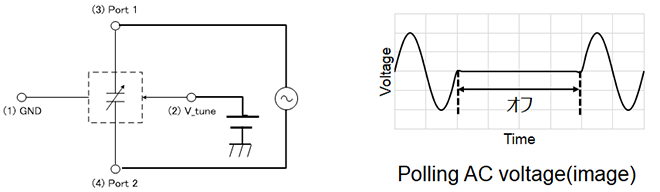

    Pollingは、特定の電圧をPort1,2にオン、オフを切り替えて印加することを示しています。
    (オン: 40msec, オフ: 360msec)

    セレクションガイド

    最大チューニング電圧3.0V

    左右にスワイプ可能です 横持ちでご覧ください
    P/N Capacitance
    (pF)    		 ⊿C
    (pF)    		 Antenna Inductance
    1μH 1.5μH 2μH
    LXRW0YV330-056
    LXRW19V330-050
    		 33 – 16.5
    		 16.5 0.8MHz 1.2MHz
    		 1.6MHz
    LXRW0YV600-054
    LXRW19V600-055
    		 60 – 30
    		 30 1.4MHz
    		 2.1MHz
    		 -
    LXRW0YV900-053
    		 90 – 45
    		 45 2.1MHz
    		 - -

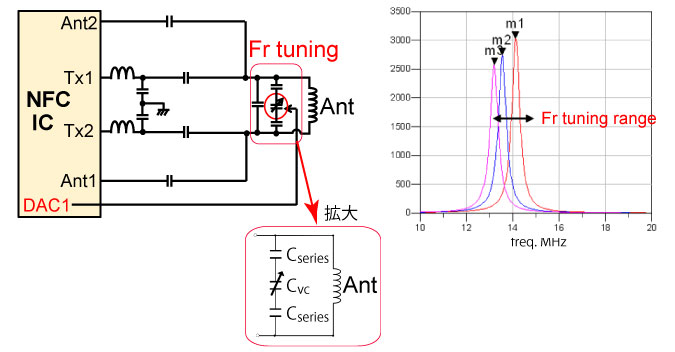

    最大チューニング電圧5.0V

    P/N Antenna
    Inductance    		 Cseries
    (pF)
    ⊿fr
    LXRW19V201-058 0.5μH 470 1.0MHz
    1000 1.5MHz
    2700 2.0MHz
    1.0μH 220 0.9MHz
    330 1.4MHz
    470 1.9MHz
    1.5μH 180 1.1MHz
    220 1.4MHz

    パッケージ情報

    パッケージタイプ：CSP

    サイズ：0.6 × 0.6 mm（LXRW0Y series）

    パッケージタイプ：DFN (樹脂モールド)

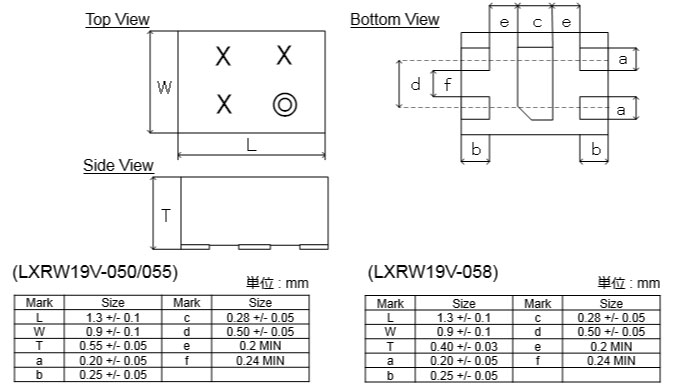

    サイズ：1.3 × 0.9 mm（LXRW19V series）

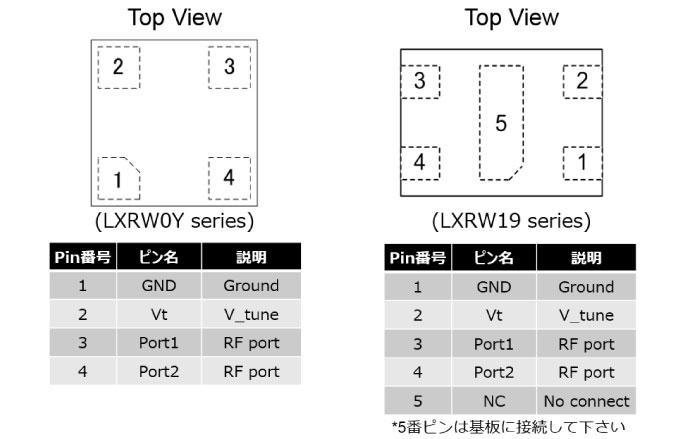

    ピン配置
