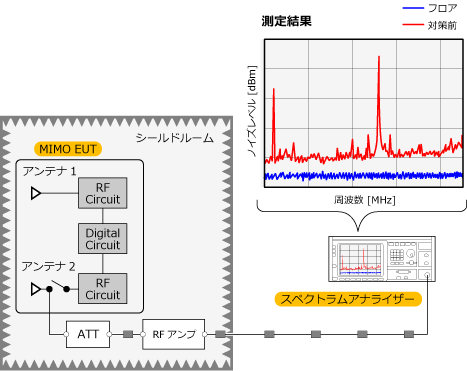

アンテナが受信するノイズを測定することにより、イントラシステムEMCの状況を把握します。 アンテナの給電点に同軸ケーブルを接続し、RFアンプを介してスペクトラムアナライザに接続することで、アンテナが受信するノイズを評価しました。

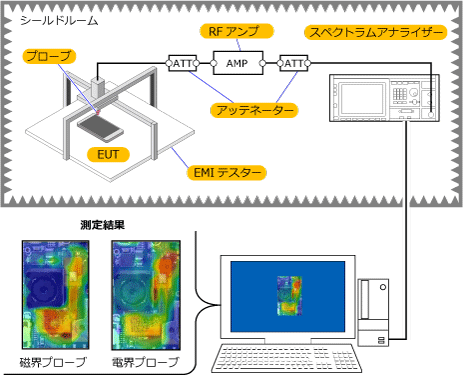

近傍電磁界分布を測定することにより、ノイズの発生源やノイズ伝搬メカニズムを調査します。 EMIテスターに取り付けられた電界プローブや磁界プローブからRFアンプを介して、スペクトラムアナライザに接続することで、近傍の電磁界分布を評価しました。

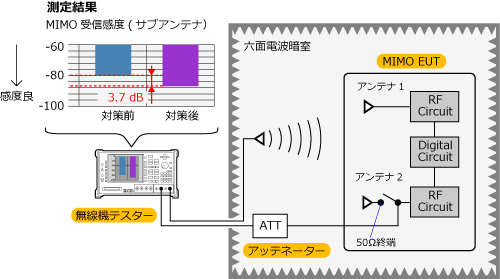

ここで紹介する測定方法は、当社オリジナルのノイズ評価に特化したMIMO-OTA (Over the Air) 評価です。 この評価方法には下記のメリットがあります。
なお、総合的な受信感度 (正式な評価) であるTIS (Total Isotropic Sensitivity) の測定は、リバブレーションチャンバーが必要です (リバブレーションチャンバーは3GPPが推奨している評価系の一つ) 。
下図の測定結果は数値が低いほど改善されたことを示します。
