高周波多極コネクタ（基板対基板 / 基板対FPCコネクタ）

• 特徴
• 製品ラインアップ
• 用途
• 関連動画
• PDFカタログ
• お問い合わせ

特徴

• 携帯電話端末やウェアラブル端末など、小型機器の内部回路の出力検査用に最適な小型低背の多極コネクタです。

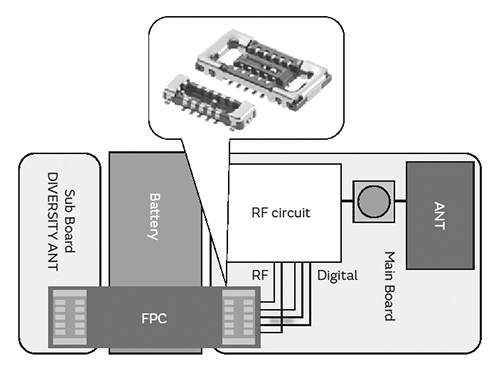

• RF信号とデジタル信号を伝送でき、省スペースに貢献できます。
• Male（プラグ）の形状は10pinタイプで3.49×1.42mm（L×W）、基板占有面積は4.96mm²、Female（プラグレセプタクル）の形状は4.48×2.28mm（L×W）で、基板占有面積は10.21mm²と高密度実装が可能です。
• Male（プラグ）とFemale（プラグレセプタクル）の嵌合高さは、0.60mm（typ.）と世界最低背レベルを達成しています。
• 20GHzまでの電圧定在波比が1.65以下で、高周波特性が良好です。
• 嵌合部の最適設計により、Male（プラグ）とFemale（プラグレセプタクル）の確実なロック感があります。

製品ラインアップ

シリーズ	MLF06（6pin）	MLF08（8pin）	MLF10（10pin）	MLF12（12pin）	MLF14（14pin）	MLF16（16pin）	MLF18（18pin）	MLF20（20pin）	MLF22（22pin）	MLF28（28pin）

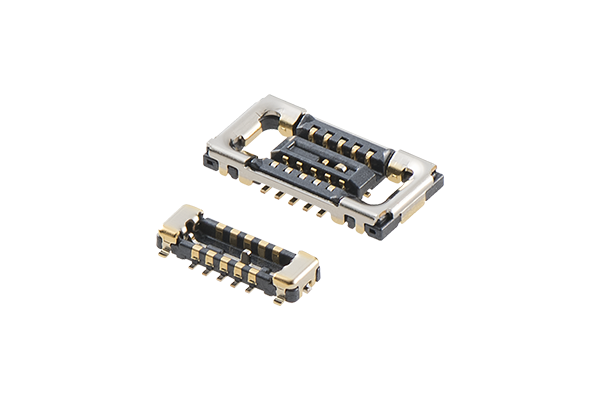

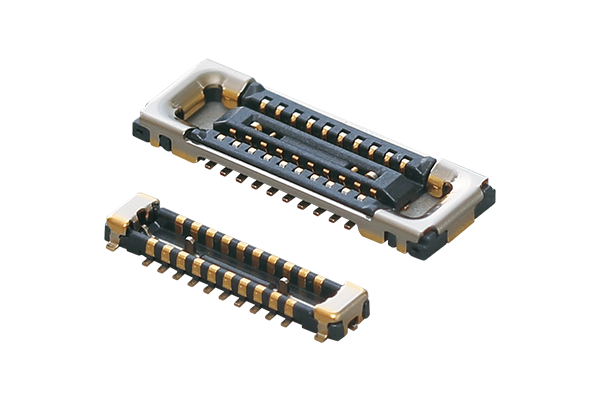

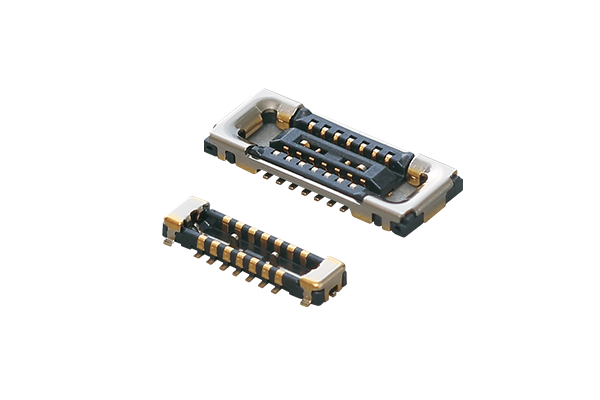

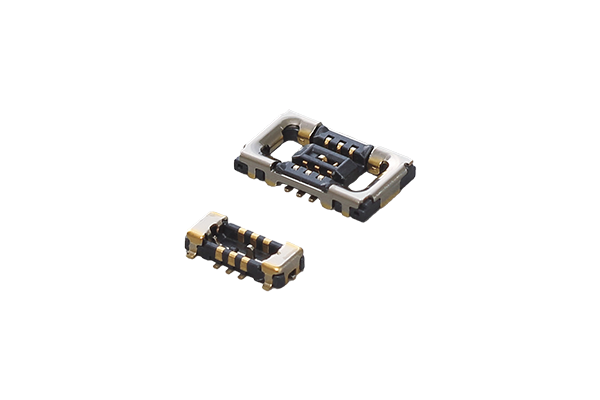

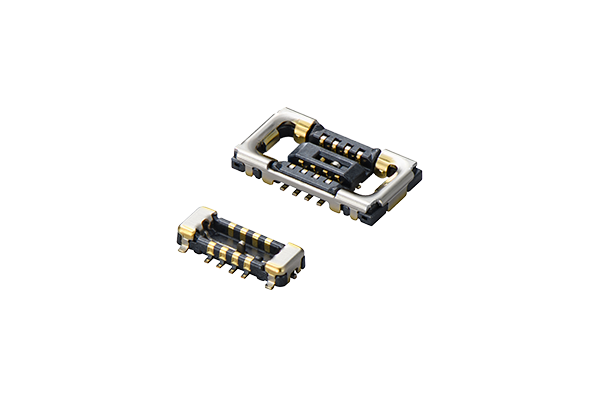

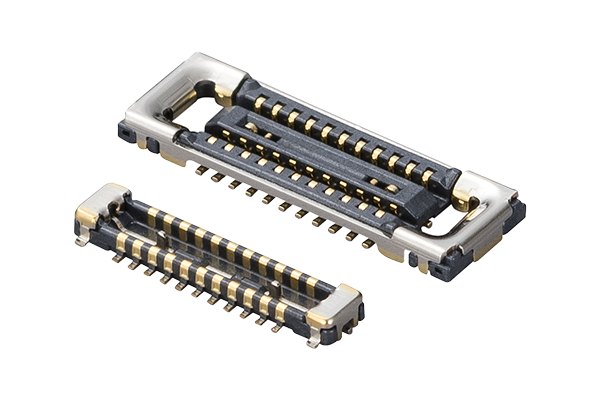

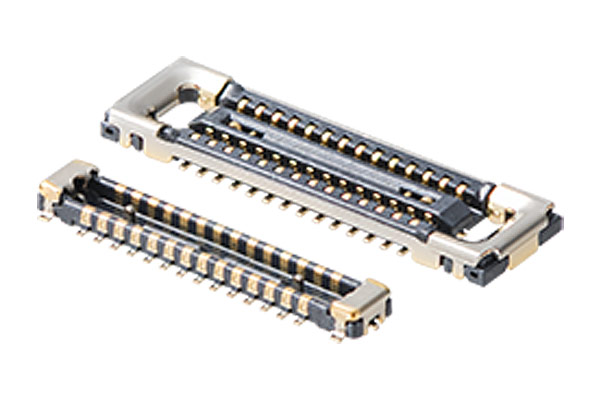

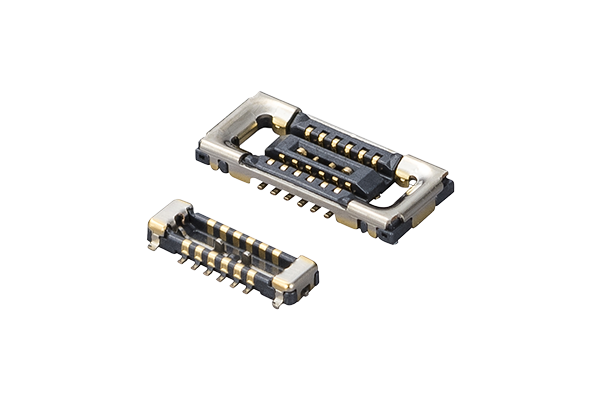

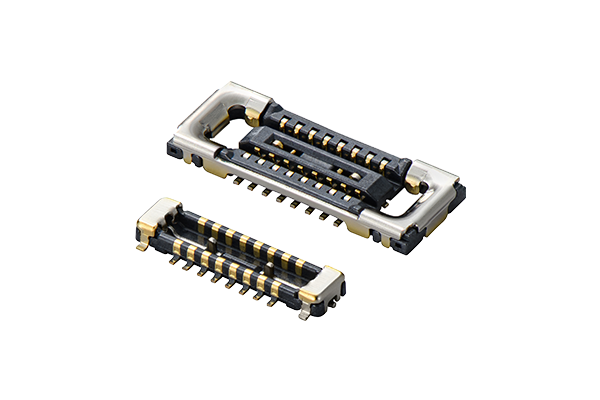

外観
品番（オス）	MM3529-2700A06	MM3529-2700A08	MM3529-2700A10	MM3529-2700A12	MM3529-2700A14	MM3529-2700A16	MM3529-2700A18	MM3529-2700A20	MM3529-2700A22	MM3529-2700A28
オス L×W×H（mm）	2.79 × 1.42 × 0.58	3.14 × 1.42 × 0.58	3.49 × 1.42 × 0.58	4.00 × 1.42 × 0.58	4.35 × 1.42 × 0.58	4.70 × 1.42 × 0.58	5.05 × 1.42 × 0.58	5.40 × 1.42 × 0.58	5.75 × 1.42 × 0.58	6.80 × 1.42 × 0.58
品番（メス）	MM3531-2701A06	MM3531-2700A08	MM3531-2701A10	MM3531-2700A12	MM3531-2700A14	MM3531-2700A16	MM3531-2700A18	MM3531-2700A20	MM3531-2700A22	MM3531-2700A28
メス L×W×H（mm）	3.78 × 2.28 × 0.58	4.13 × 2.28 × 0.58	4.48 × 2.28 × 0.58	5.23 × 2.28 × 0.58	5.58 × 2.28 × 0.58	5.93 × 2.28 × 0.58	6.28 × 2.28 × 0.58	6.63 × 2.28 × 0.58	6.98 × 2.28 × 0.58	8.03 × 2.28 × 0.58
嵌合高さ（mm）	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05	0.6+/−0.05
ピンのピッチ（mm）	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35
周波数（GHz）	～20	～20	～20	～20	～20	～20	～20	～20	～20	～17
中心電極接触抵抗 （mΩ max.）	50	50	50	50	50	50	50	50	50	50
耐電圧（Vrms）	150	150	150	150	150	150	150	150	150	150
絶縁抵抗（MΩ）	500	500	500	500	500	500	500	500	500	500
寿命（Cycle）	30	30	30	30	30	30	30	30	30	30
電圧定在波比 （dB max.）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.5（15GHz～18GHz） 1.65（18GHz～20GHz）	1.2（DC～3GHz） 1.2（3GHz～6GHz） 1.3（6GHz～9GHz） 1.3（9GHz～12GHz） 1.35（12GHz～15GHz） 1.45（15GHz～17GHz）

• 公称インピーダンス : 50Ω
• 定格電圧 : 30Vrms
• 使用温度範囲 : −40～85°C

用途

通信デバイス

• モデム
• CPE
• ゲートウェイ
• Wi-Fiルーター
• レンジエクステンダー（リピーター）
• BTS
• 衛星通信（地上側受信機）

PC&タブレット

• ノートPC
• タブレット
• スマートペン
• ゲーム端末

スマートフォン＆ウェアラブル

• AR / VR / スマートグラス
• スマートフォン
• スマートウォッチ
• ワイヤレスイヤホン

スマートホーム^※

• スマートスピーカー
• スマートTV
• スマートドア
• スマートサーモスタット
• スマートスイッチ
• ペットカメラ
• お掃除ロボット
• スマートメーター

セキュリティ^※

• セキュリティカメラ
• スマートロック

トラッキング^※

• ペット追跡
• 荷物追跡
• 紛失防止タグ

ヘルスケア＆メディカル^※

• 電子体温計
• 心電図モニター
• 補聴器
• 搾乳機

POS^※

• ※スイッチ付き高周波同軸コネクタ・高周波多極コネクタ（基板対基板 / 基板対FPCコネクタ）は民生品であるため、対応できかねる場合がございます。
  これらの用途にご検討の場合は、ご連絡ください。
