パワーセミコンダクタFlexiCP™
PE25200

高効率、2分割または3分割が選択可能な45Wチャージポンプコンデンサディバイダー

製品詳細
テクニカルガイド
関連リンク

製品詳細

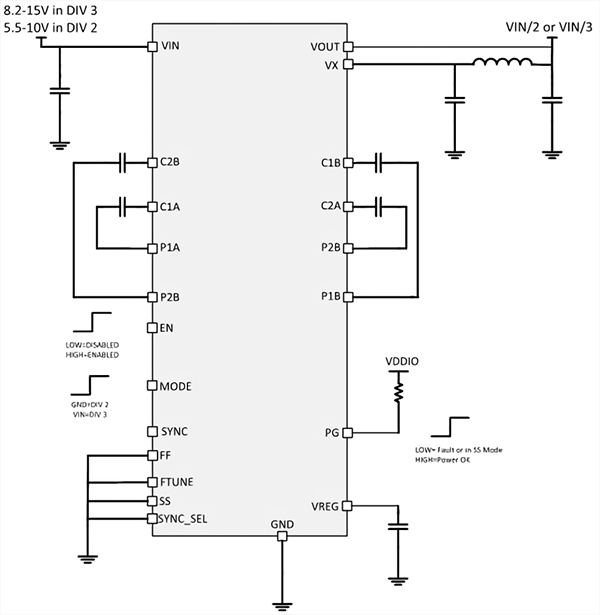

PE25200は2分割または3分割が選択可能なFET内蔵チャージポンプコンデンサディバイダーICです。
ピーク効率は97％、最大45Wの電力を供給できます。
分圧比の選択により、モバイルコンピューティングアプリケーションにおける2または3セルのリチウム電池プラットフォームを1セルのプラットフォームに統合することが可能になります。
また、データセンタ機器、ネットワーク機器、および光伝送機器内のFPGA・DDRメモリ・ASIC向け12V入力PoLアプリケーションにおける、フロントエンドDC-DCコンバータとしてお使いいただくことで、電源回路部の小型化、低背化を実現します。

Io [A]	10
Divider Ratio	2	3
Vin [V]	5.5-10	8.2-15
Vo [V]	Vin/2	Vin/3
Efficiency [%] at cycle skipping	97.5 (10Vin/5Vo)	96.4 (12Vin/4Vo)
Efficiency [%] at fixed frequency	97.0 (10Vin/5Vo)	95.8 (12Vin/4Vo)
Package	WLCSP
Feature	Enable, Power Good, Frequency Synchronization, Cycle Skipping, Over Current Protection, Over Temperature Protection, UVLO, Parallel Operation
Product Family	FlexiCP™

テクニカルガイド

パワーセミコンダクタの各技術資料をご覧いただけます。
ダウンロードボタンをクリックすると、ファイルを閲覧/ダウンロードができます。
※Datasheet記載内容について予告なく変更や供給を停止することがあります。

Datasheet: 特徴や仕様・測定方法についてご覧いただけます。
Evaluation Kit (EVK) User's Manual: 評価基板の使用方法についてご覧いただけます。

Datasheet (PDF: 0.5 MB)

ダウンロード

Evaluation Kit (EVK) User's Manual (PDF: 7.9 MB)

ダウンロード
