通信（GPS）とTVSダイオードの使用例 | TVSダイオード（ESD保護デバイス）

通信とは？

通信とは一般的に情報を送り、受け取ることを指します。通信には有線と無線があります。
以下にそれぞれの例を示します。

有線通信: ケーブルテレビ、有線LANなど
無線通信: Wi-Fi®、Bluetooth®、GPS、GLONASSなど

通信機器におけるESDトラブルとTVSダイオード

通信機器では、人や物体と触れ合うときに静電気が発生し、侵入してきます。
その静電気がICまで到達し、故障するケースが多くあります。
静電気によるトラブルが発生したときにTVSダイオードを使用することで、その問題を解決することもあります。

GPSアンテナ回路での使用例

GPSアンテナ回路では、アンテナ系を介してESDや誘導サージが侵入しやすく、LNAなどの高感度RFデバイスの保護が重要となります。
TVSダイオードは高速応答により侵入した過電圧を瞬時に抑制し、RFフロントエンド回路を効果的に保護します。
また、端子間容量が小さいため、GPSの高周波・微小信号に対するRF特性への影響を抑え、受信感度の低下を最小限に抑えることができます。

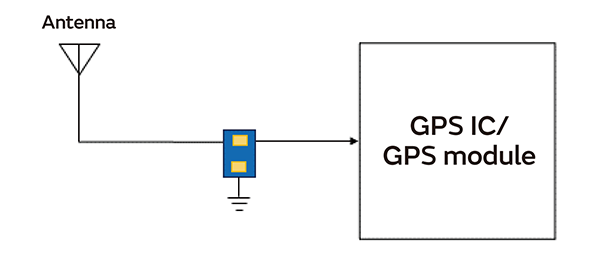

以下にGPSアンテナ回路でのTVSダイオードの使用例と推奨品番を示します。
