Product Detail

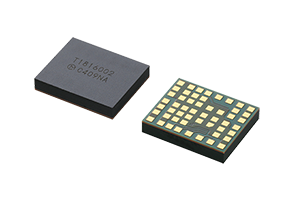

MYC0409-NAは48V入力を4分割するチャージポンプモジュールです。
ピーク効率は97％、最大72Wの電力を供給できます。
並列接続が可能で、データセンタ、ネットワークルータ、基地局、光伝送機器における48Vから12Vへの降圧変換アプリケーションに適した高電力かつ高効率のソリューションを提供します。

Product Number	MYC0409-NA	MYC0409-NA-EVM (evaluation board)
DataSheet
Io [A]	6
Divider Ratio	4
Vin [V]	20-60
Vo [V]	Vin/4
Efficiency [%]	96.5 (48Vin/12Vo)
Size W × L [mm]	11.5 × 9.5
Height [mm]	2.0
Operating temperature [degC]	-40 to 105
Circuit topology	Charge pump, Capacitor divider
Type	Integrated module
Feature	Enable, Power Good, Frequency Synchronization, Over Current Protection, Over Temperature Protection, UVLO, Parallel Operation
Product Family	UltraCP™

MYC0409-NA特性データ

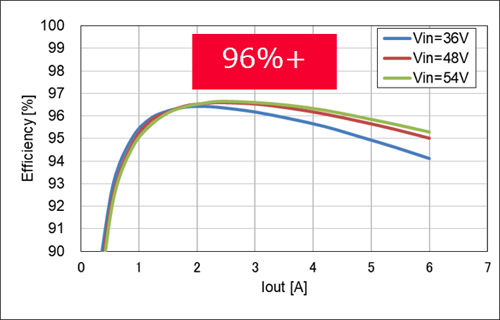

a) Efficiency

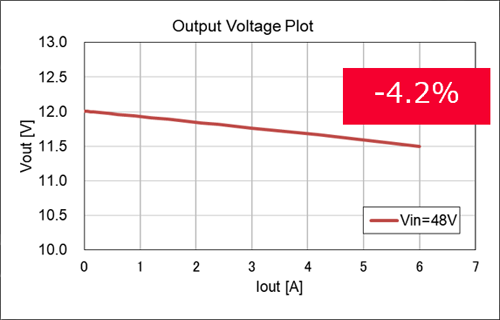

b) Output voltage

c) Output voltage at each input voltage

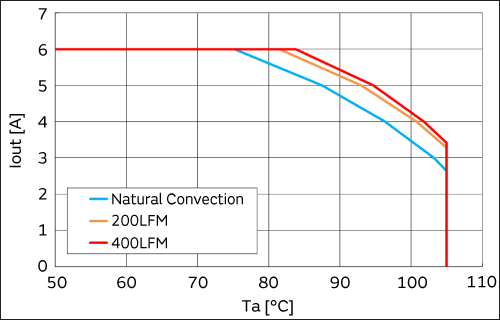

d) Output current derating

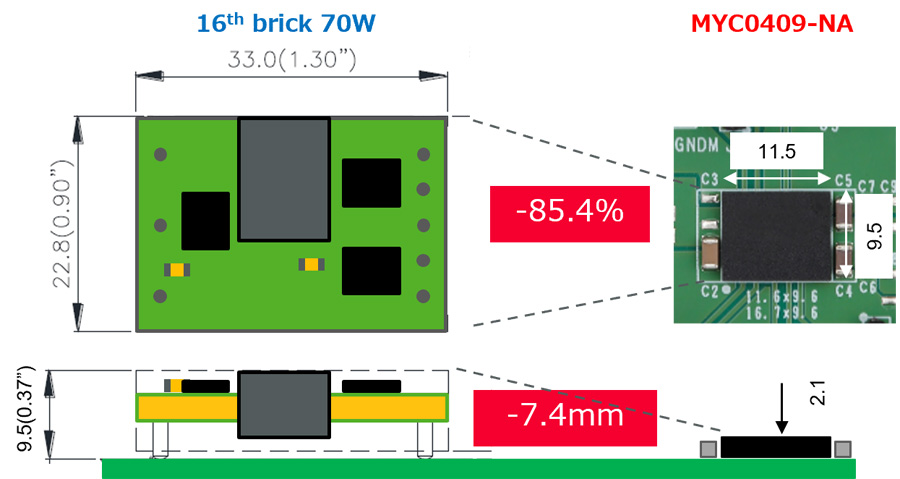

絶縁DC-DCコンバータとの比較

Package size: 11.5 × 9.5 × 2.1 mm

中間バスコンバータを村田のチャージポンプモジュールに置き換えることにより大幅な小型化ができます。

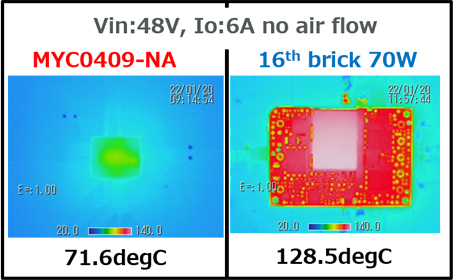

High Efficiency & Improving Temperature Rising

村田のチャージポンプ技術によりコンバータの損失をおおよそ半減し、50°C以上、製品温度が下がります。

High Efficiency & Improving Temperature Risingの図2

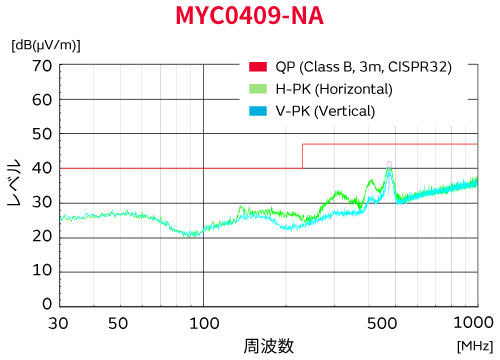

Noise Characteristic

村田のチャージポンプ技術は輻射ノイズなどの各ノイズ特性を改善します。

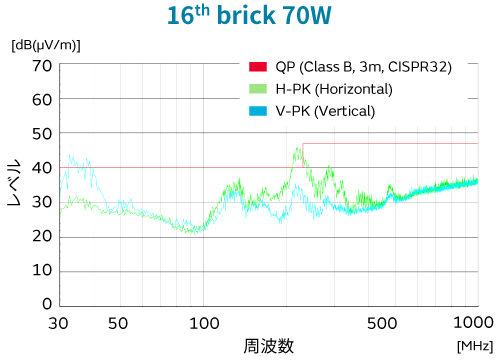

Radiated noise

検討評価時のサポート

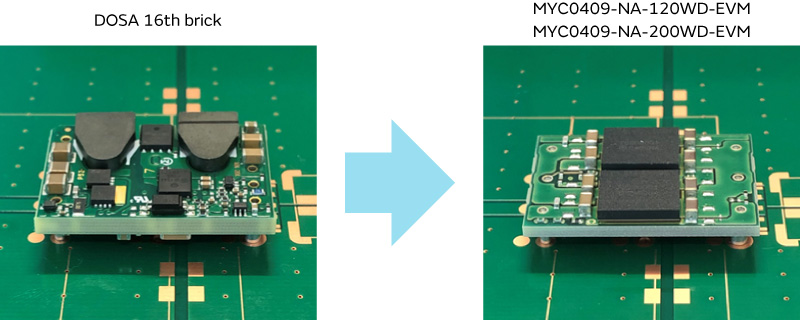

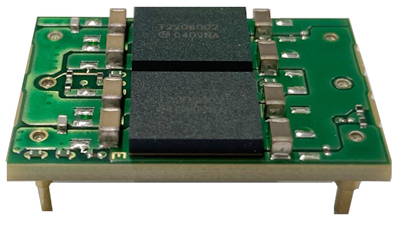

MYC0409-NA-120WD-EVMとMYC0409-NA-200WD-EVMは、MYC0409-NAをDOSA 16thブリック形状上に複数個搭載した非絶縁 DC-DC モジュールの評価キットです。
MYC0409-NA-120WD-EVMとMYC0409-NA-200WD-EVMは、48Vinから12Voへ変換する従来バスコンバータモジュールで設計された既存のボードに搭載が可能です。
この置換えにより、ボードを再設計する手間をかけずに迅速なシステム評価をすることができます。

	MYC0409-NA-120WD-EVM	MYC0409-NA-200WD-EVM
DataSheet
Io [A]	10	19
♯ of MYC0409-NA	2	4
Divider ratio	4
Vin [V]	20-60
Vo [V]	Vin/4
Efficiency [%]	96.3 (48Vin/12Vo)
Size W × L × H [mm]	33.0 × 22.8 × 7.7 (16th brick size)
Circuit topology	Charge pump, Capacitor divider

Fully pin compatible with 16th brick form factor
Easy installation for quick system evaluation

サンプルのお問い合わせ

オンデマンドウェビナー

How Murata is changing the power density paradigm – Part 1

How Murata is Changing the Power Density Paradigm – Part 2
