DC-DCコンバータの出力リップル電圧の算出方法について説明します。

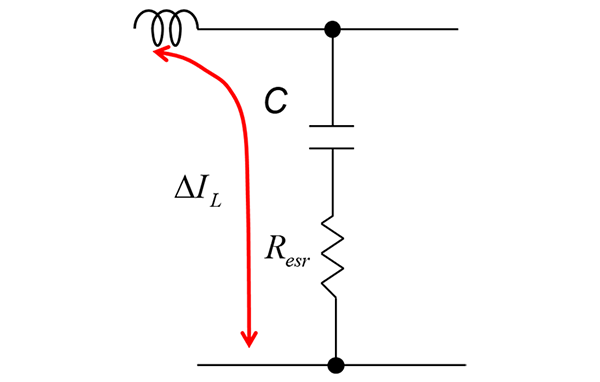

リップル電流ΔILがすべて出力コンデンサに流れると仮定すると、リップル電圧ΔVoは以下になります。

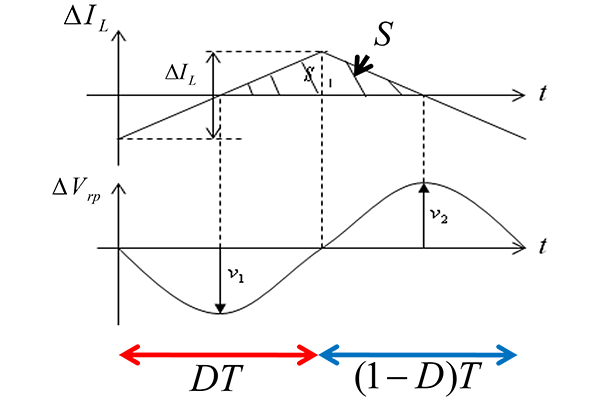

コンデンサの容量Cに発生するリップル電圧Vrpは以下になります。

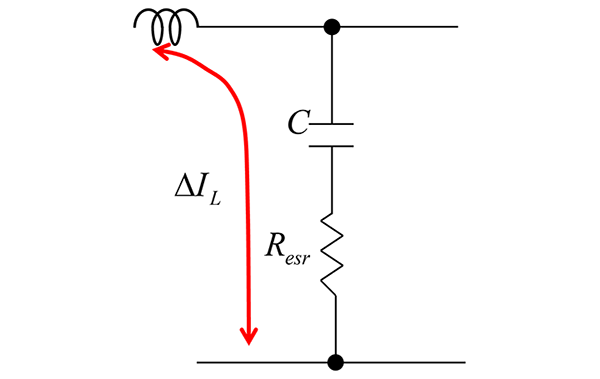

コンデンサのESRに発生する電圧Vesrは
ESRによるリップル電圧を抑制するために、ESRの低いセラミックコンデンサを並列に接続すれば、Resrが小さくなりリップル抑制に効果的になります。
