特長

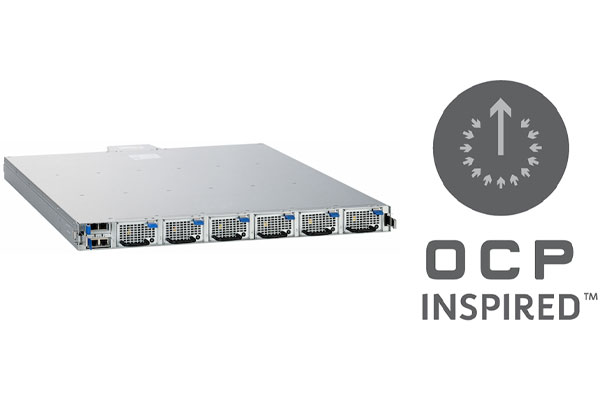

村田製作所の集中電源システム向けパワーシェルフは、高効率なPSU（Power Supply Unit）とRMU（Remote Management Unit）を一体化して収容し、データセンタやAIサーバーの運用効率を向上させます。

OCP標準ラック幅21インチに加え、従来型データセンタで広く使用されるEIAラック幅19インチにもインストール可能なラインアップを展開し、既存インフラから最新構成まで幅広い運用環境へ柔軟に対応します。

多様な入力方式にも対応しており、AC（3相Wye、Delta、単相）とDC入力の両方が利用可能です。また、入力コネクタを2つ保有しているため、冗長構成は一般的なPSUの冗長化を目的としたN＋1(M)のみならず、入力系統の冗長化を目的としたN＋Nにも対応。さらに、近年のxPUの熱設計電力増加に伴うラックあたりの電力消費量増加に対応するため、ORV3システム以降はパワーシェルフの並列運転をサポートしています。

導入メリット・強み

幅広い設置適合：OCP仕様 21インチ／EIA仕様 19インチ両対応
多様な入力対応：AC全方式＋DC入力
各種冗長設計サポート：PSU冗長のN＋1(M)と入力冗長のN＋Nに対応
高負荷対応：並列運転サポートでラックの高電力密度化にも対応

シリーズラインアップ

※Data Sheetは、Part Numberをクリックしてダウンロードしてください。
※Appearance画像をクリックいただくと、拡大写真をご覧いただけます。
※空白部分はデータシートをご参照ください。

デュアル・インプットモデル
Part Number	Appearance	Status	Output Voltage Power	Applicable Rack Width	Open Rack	Height	Outlet Q'ty	BBU Conn.	Input Cfg.	Redundancy	Conn. Method	Dim. (W×L×H mm)	Net Weight (kg)	Operating Temp. (°C)
MWOCES-211-P-C			50/54.5V 21.6kW	21 inch	V3	1 0U	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+0/N+N	Bar Clip	537×720×44.5	12.1	0 to 40
MWOCES-191-P-C			50/54.5V 21.6kW	19 inch		1 RU	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+1/N+N	Bar Clip	448.6×720×44	10.5	0 to 40
MWOCES-211-P-D			50V 33kW	21 inch	V3 HPR	1 0U	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+0/N+N	Bar Clip	537×720×45	10.7	−5 to 45
MWOCES-191-P-D			50V 33kW	19 inch		1 RU	0	No	3 Phase Wye/ Delta Single Phase HVDC	N+0/N+N	Bar Clip	448×809×44.4	8.5	−5 to 45
MWOCES-191-M-B			54.5V 18kW	19/21 inch	V2	1 RU	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+1/N+N	KIT	448.6×650×45	8.6	0 to 40
MWOCES-192-M			12.3V 15kW	19/21 inch	V1, V2	2 RU	6	Yes	3 Phase Wye/ Delta Single Phase	N+1/N+N	KIT	444×680×87	16.4	0 to 40
MWOCES-192-A			12.3V 15kW	19/21 inch	V1, V2	2 RU	6	Yes	3 Phase Delta	N+1	KIT	444×680×87	16.6	0 to 40
MWOCES-211-G			12.3V 15kW	21 inch	V1, V2	1 0U	2	Yes	3 Phase Wye Single Phase	N+1/N+N	KIT	537×680×45	11.6	0 to 40
MWOCES-211-F			12.3V 15kW	21 inch	V2	1 0U	2	No	3 Phase Wye Single Phase	N+1/N+N	Direct	537×680×45	11.6	0 to 40

シングル・インプットモデル
Part Number	Appearance	Status	Output Voltage Power	Applicable Rack Width	Open Rack	Height	Outlet Q'ty	BBU Conn.	Input Cfg.	Redundancy	Conn. Method	Dim. (W×L×H mm)	Net Weight (kg)	Operating Temp. (°C)
MWDCES-191-C			12.3V 12kW	19 inch		1 RU	2	Yes	3 Phase Wye/ Delta Single Phase	N+1	KIT	437×650×43.8	12.5	0 to 40
MWDCES-191-D			12.3V 12kW	19 inch		1 RU	0	Yes	HVDC	N+1	KIT	437×650×43.8		0 to 40
MWOCES-211-P-C-S			50/54.5V 20.4kW	21 inch	V3	1 0U	0	Yes	3 Phase Wye/ Delta Single Phase HVDC	N+0	Bar Clip	537×720×44.5	12.1	0 to 40

単相式液浸冷却対応モデル
Part Number	Appearance	Status	Output Voltage Power	Shelf Width	Product Design	Height	Outlet Q'ty	BBU Conn.	Input Cfg.	Redundancy	Conn. Method	Dim. (W×L×H mm)	Net Weight (kg)	Terms of Use
MWOCES-213-P-C-L			50.5/ 54.5V	21 inch	OCP V3 based	3 OU	0	No	3 Phase Wye/ Delta Single Phase HVDC	N+1/N+N	Bar Clip	537×788.7×131.7	39.0	PoC Required^※

※詳細はデータシートをご確認ください。
