AMRセンサ(磁気センサ)AMRシミュレーションツール

エクセルで簡易的なON/OFFエリアを表示

「AMRセンサってこの磁石ではどこでONするの?」という質問にお答えするために、磁石・センサの各情報を入力・選択するだけで、簡易的なONエリアMapを表示できる、エクセル形式のシミュレーションツールを用意しました。
AMRセンサ導入検討にお使いいただけます。

Update 2022/3/30

AMRセンサシミュレーションツール使用方法のご説明

製品ページよりダウンロード頂けるシミュレーションツールの特徴を説明します。
開閉、スライド、回転、それぞれ実際に磁石が近づいた時のセンサのON/OFFの様子とシミュレーションツール上で検知エリアに入る様子を比較頂ける動画となっております。

シミュレーションツールの特徴

本シミュレーションツールは任意の磁石材質・サイズやセンサまでの距離情報を入力することで、AMRセンサ位置とその周辺のON/OFF状況が表示されます。

無料ダウンロード

シミュレーションツールのエクセルと取扱説明書PDFの圧縮ファイルをダウンロードしてご利用いただけます。オフラインでもスムーズな利用が可能です。

取扱説明書付き

MAPの見方や表示変更方法など使い方に加え、適用事例として各アプリケーション例を多く記載しています。

多様な設定

磁石の向きやサイズ・磁気特性や基板の向きなど様々なアプリケーションのための設定が可能です。

各平面表示

XY平面(TOP)/YZ平面(Side)/XZ平面(Front)各平面のON/OFF表示が可能です。

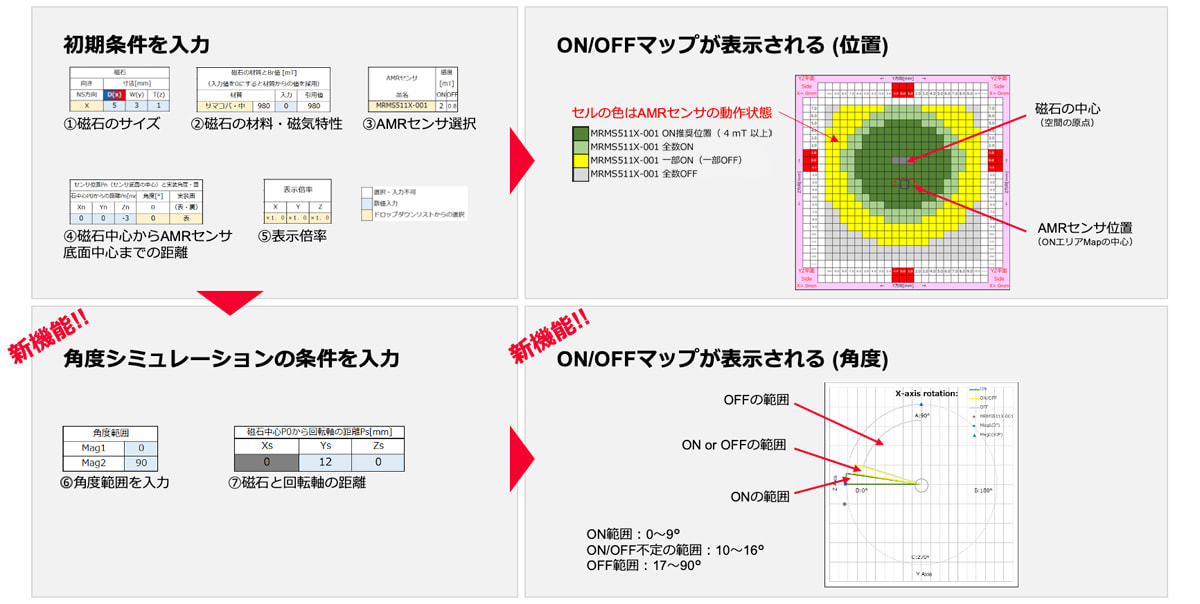

数値入力と選択箇所

シミュレーションツールでは以下の各項目の設定を任意に入力することができます。

  • 入力方法の詳細は取扱説明書をご参照ください。

エリアのMAP表示例

一例として、
サマリウムコバルト3x1x5mmの磁石と初期位置Pa(Xn=0,Yn=0,Zn=3mm)から AMRセンサがそれぞれX・Y方向へ移動するときOFFする場所がシミュレーションツールで予想できます。

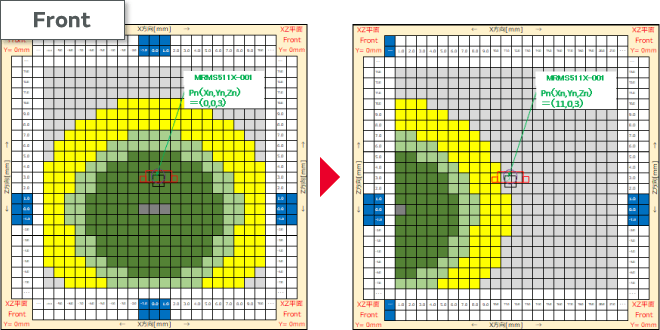

シミュレーション例1: AMRセンサをX方向に移動

初期位置PaからAMRセンサをPbに移動、以下に変更した場合、図のようなMapが生成されます。

  • Pa(0,0,3)⇒ Pb(11,0,3)

AMRセンサはXn=約7~11mmの間でOFFすると予想できます。

磁石中心P0からの距離[mm]
Xn Yn Zn
0 0 3
磁石中心P0からの距離[mm]
Xn Yn Zn
11 0 3

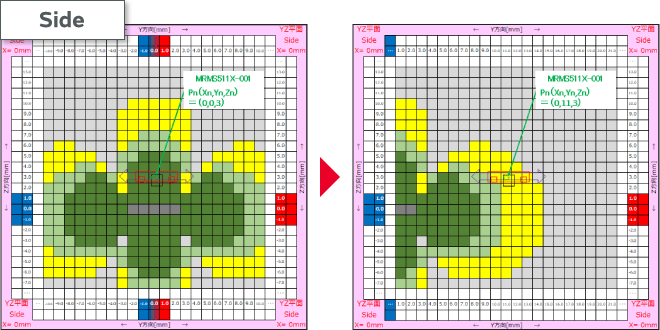

シミュレーション例2: AMRセンサをY方向に移動

初期位置PaからAMRセンサ位置をPcに移動、以下に変更した場合、図のようなMapが生成されます。

  • Pa(0,0,3)⇒ Pc(0,11,3)

AMRセンサは約9~14mmの間でOFFする予想ができますが、
Yn=4mm付近の色が違います。

磁石中心P0からの距離[mm]
Xn Yn Zn
0 0 3
磁石中心P0からの距離[mm]
Xn Yn Zn
0 11 3

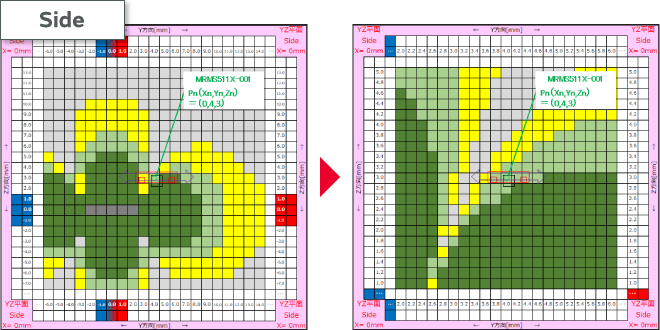

シミュレーション例3: AMRセンサの軌道を拡大

例2のPcへ移動する際、Yn=4mm付近を拡大、以下に変更した場合、図のようなMapが生成されます。

  • Pa(0,0,3)⇒ Pc(0,4,3)
  • Y,Z方向の表示倍率をそれぞれ×5.0倍

Yn=約3~4mm付近で一時的にOFFする場所があることが予想できます。

磁石中心P0からの距離[mm] 表示倍率
Xn Yn Zn X Y Z
0 4 3 ×1.0 ×1.0 ×1.0
磁石中心P0からの距離[mm] 表示倍率
Xn Yn Zn X Y Z
0 4 3 ×1.0 ×5.0 ×5.0

よくあるご質問

Q.アプリケーションに適用させた事例などはありますか?

あります。付属の取扱説明書内にも以下の適用事例を掲載しています。
(事例は一例です。磁石とAMRセンサの位置関係が共通であるならば他の製品での応用も可能です。)

  • 開閉検知(ドア・蓋等)
    冷蔵庫などの白物家電、セキュリティ用途のドア検知、ノートPCなどの開閉動作の検知。
    開閉検知の紹介はこちら
  • スライド移動検知1(窓や引き出し)
    窓やスライドドアの防犯用途、冷蔵庫の冷凍室・野菜室、加湿器や各種タンクの水面などの位置検知など、磁石が平行移動する場合の検知。
    スライド移動検知の紹介はこちら
  • スライド移動検知2(小型・マイクロスイッチ)
    ノートPCやデジタルカメラなどの小型スイッチ、ウェアラブル端末の電源スイッチ(防水対策しやすい)、小型機器などでストローク量を数mmでON/OFFさせたい場合の検知。
    小型・マイクロスイッチの紹介はこちら
  • 回転体のポジション検知
    オートロックの閉じ・開き位置の検知、フロートスイッチ(レバータイプ)の液面検知、回転体の特定角度範囲を任意の角度幅でON/OFFさせたい場合の検知。

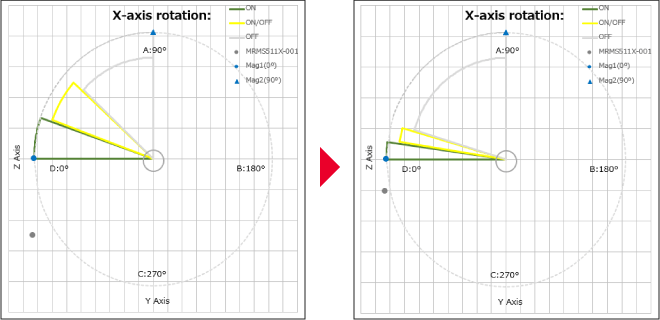

    各種検知例とともに、ON/OFF角度の狙い値の調整方法のポイントも記載しています。

Q.実際に評価することは可能ですか?

LEDの点灯/消灯による動作を確認できる評価ボードもご用意しております。まずは評価ボード単体でLEDの点灯/消灯確認。
次に搭載予定の機器に両面テープ等で磁石・評価ボードを固定して動作に合わせて点灯/消灯するかご確認できます。
導入前の検討・検証にご利用ください。

注意事項(必ずお読みください)

  • 本ツールは磁石からの磁力を計算する数式を利用して簡易的なONエリア表示を行っています。磁石情報と磁石からの任意の位置(AMRセンサの位置)情報からの計算式で算出しています。
  • 周辺に他の磁石やネジ・鉄板などの磁石に影響を与える部品などがあった場合の計算はできません。
  • 他の磁石や周辺の影響部品をできるだけ離すことが重要となります。できるだけの目安はありませんので実機で確認してください。
  • 計算値と実際は差が生じるものとして、製品を量産する前には十分に試作・実機での検証を行ってください。
  • AMRセンサのラインアップ、アプリケーション例の追加など、シミュレーションツール、取扱説明書が不定期に変更がされることがあります。定期的にバージョンをご確認ください。
  • 弊社のAMRセンサは一般民生用途に限定しています。車載製品など、製品故障や誤動作が人命・財産に危害を及ぼす恐れがあるなどの理由により、高信頼性が要求される製品への適用はご遠慮ください。
  • 機能の重要度、必要に応じて十分な評価、複数のフェールセーフを実施してください。
