焦電型赤外線センサ設計／試作する

ムラタで提供している焦電型赤外線センサの種類は大きく以下の2つタイプに分かれ、センサの電極には極性があります。
セットの設置位置に応じて、適したセンサが異なりますので、設置位置に合わせてセンサを選んでいただくことが必要です。

設置位置に応じたセンサの電極配置が必要です。

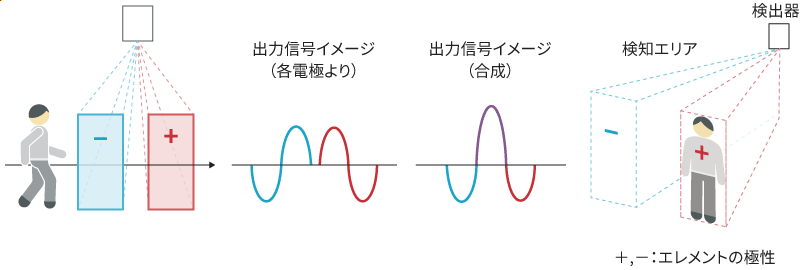

デュアルタイプとは、2つの電極を持つタイプです。プラス側、マイナス側それぞれの極性を持つ電極が1組の構成で、出力は1つになります。

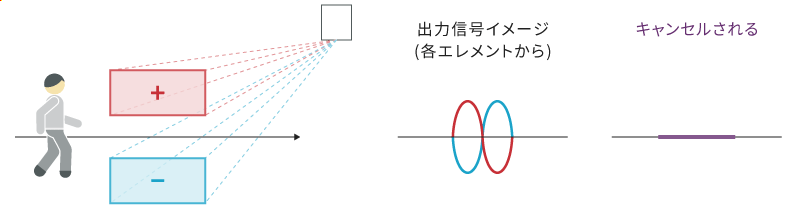

2つの電極を順次横切る方向（水平）からの入力に感度を持つため、壁付けセット（水平方向の動きの人体検知）での使用に適しています。

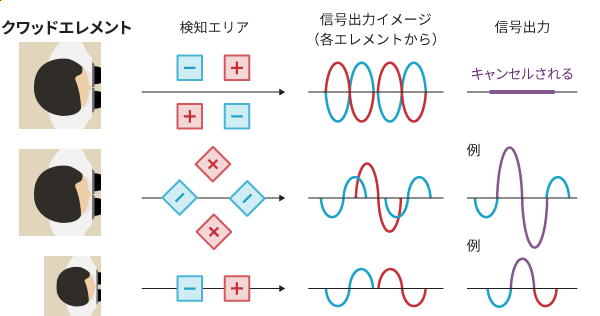

クワッドタイプは、4つの電極を持つタイプです。デュアルタイプ2組を1つのパッケージに入れた構造で、出力を1つにまとめて取り出します。
極性が交差する形で配置されていますので、クワッドタイプはデュアルタイプと異なり垂直方向にも感度を持ちます。そのため、検知エリアを下に配置するような天井付けのセットでの使用に適しています。

出力信号は距離によって変化します。

フレネルレンズをはじめとした光学系は、人体を検出したい検出距離と検出面積で設定する必要があります。

設定したい検知エリア数に応じて、フレネルレンズを選んでください。電極数×レンズセグメント数の検知エリアができます。

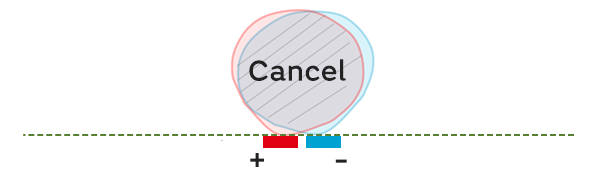

センサの前にフレネルレンズなどの光学系を使用しない場合の検出領域のイメージは下図のようになり、赤と青の円が重なっている領域の出力信号はキャンセルされます。また、レンズには、①赤外線の集光 ②検知エリアの形成 の役割があります。安定した検知をするためにも、レンズと組み合わせて評価をお願いします。
