セラミックコンデンサ(キャパシタ) KR3シリーズ

民生機器＆産業機器用高実効容量・高リップル耐性金属端子タイプ積層セラミックコンデンサ

外部電極に金属端子を接合することにより、大型MLCCの実装による設計課題を解決！

適用用途
特徴
主な仕様
ラインアップ

適用用途

適用用途の詳細については、以下のリンクまたは仕様書等をご確認ください。
適用用途詳細
 ご使用上のご注意

民生機器	産業機器	自動車用インフォテインメント／コンフォート機器	自動車用パワートレイン／セーフティ機器	インプラント除く医療機器 [GHTF A/B/C]	インプラント医療機器または医療機器 [GHTF D]
✔	✔	✔		✔

特徴

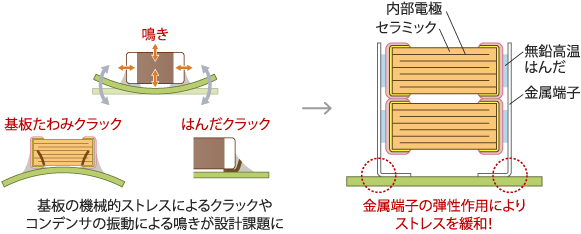

1. チップの外部電極に金属端子を接合。

金属端子の弾性作用によりチップにかかるストレスを緩和します。

2. 鳴きや基板たわみクラック、はんだクラックを大幅に低減。

基板たわみ6mmでも破壊しません。
熱ストレス2000サイクルでもはんだクラックが生じません。

3. 低誘電率の材料を採用

従来品（X7R特性）に比べて実効容量、耐リップル性能を向上しました。

4. チップの段積み対応

2個のコンデンサを積み重ねることで、大容量化を実現しています。
