抵抗温度特性 | PTCサーミスタ（ポジスタ）の基礎知識

抵抗値-温度特性（R-T特性）

キュリー点（C.P.）は、25°Cにおける抵抗値の2倍の抵抗値となる温度と定義されています。
常温からキュリー点の間で、わずかに減少するか、ほぼ一定の抵抗値ですが、キュリー点を超えると対数的に抵抗値が増加します。

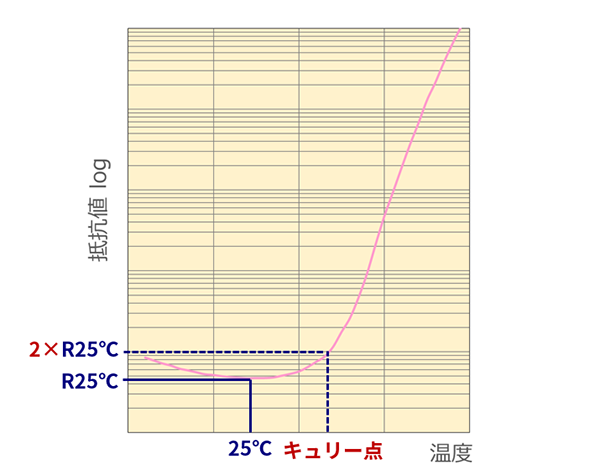

図1 : PTC抵抗値-温度特性代表カーブとキュリー点

【参考】

キュリー点（C.P.）は、図2のようなタイプがあります。

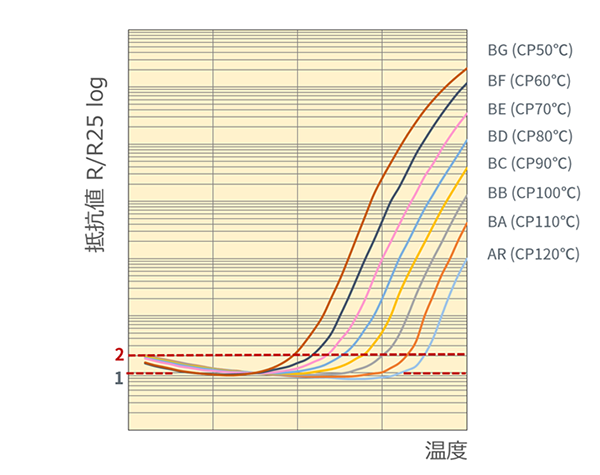

図2 : キュリー点の違うPTC抵抗値-温度特性

キュリー点を超えて温度上昇を続けると、正の温度特性を失い、抵抗値が減少します。この点をTN点といいます。
PTCサーミスタの定格値は、TN点を超えることがないように、マージンを持って設計されています。

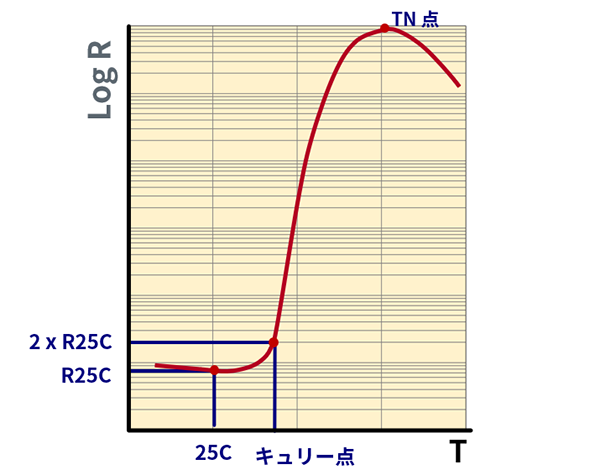

図3 : PTCのTN点
