特徴は"使い勝手の良さ"
リードタイプ積層セラミックコンデンサとは、チップ積層セラミックコンデンサの電極にリード線を接合し、樹脂コートした製品です。 積層セラミックコンデンサの小型・大容量・長期信頼性といった特徴に加え、樹脂コートとリード線による様々な付加価値をご提供します。
空中配線と呼ばれる基板レス実装でご利用いただけます。 リード線をフォーミングすることで、基板を使いたくない、基板が入らない限られたスペースでも様々なレイアウトをご検討いただけます。 また、既存のレイアウトへ比較的簡単に追加できますので、急な設計変更にも対応しやすい製品です。
はんだ付け、リード線先端を圧着端子でカシメて配線するほか、リード線を溶接してご利用いただけます。標準品のリード線材質は、CP線+Sn/Cuめっきです。 ご要望によりCu線に変更可能です。
CP線とは?… 軟鋼線を芯材として銅、錫のメッキを施した線材です。詳しくは以下ページから
もちろん基板実装も可能です! 基板スルーホールのレイアウトに合ったリード線間隔をお選びいただけます。 標準品のリード線間隔は、5mmと2.5mm。標準品以外にも、7.5mmや10mmのようなカスタム実績もございます。
人が立ち入れず埃が堆積する環境や、屋外で使われる機器にも採用されています。 これは、セラミックコンデンサの長期信頼性に加え、外装コートに使用されるエポキシ樹脂により耐候性、絶縁耐力が優れていることが一因です。 この特徴を生かし、IEC/EN規格で要求される絶縁距離の確保を目的とした用途でも採用実績があります。
小型で大容量、長期信頼性、最大1kVの定格電圧、そして最高150°Cの使用環境でご利用いただける高誘電率系積層セラミックコンデンサ、温度補償用積層セラミックコンデンサの豊富なラインアップがあります。
こうした特長から、フィルムコンデンサ、電解コンデンサからの置き換えを検討されるお客様からもお声がけいただいております。 製品サンプルもお気軽にお申し付けください。
設計支援ソフトウェア“SimSurfing”にて各種特性の表示、特性データのダウンロードおよび特性計算の機能をご利用いただけます。
また、各品番の詳細ページにアクセスいただくと“SnapEDA”からCADモデルをダウンロードいただけます。 設計を検討される際にはぜひご利用ください。
ノイズ除去、電源電圧の平滑化、基板間の絶縁等の用途で活用いただけます。
ブラシ付きモータのノイズ除去に利用されます。 一般的に、30~70Wのモータはコンデンサを内蔵するケースが多く、小型・耐環境性で優れるリードタイプ積層セラミックコンデンサが用いられています。
EV・HV・MHVでは、高出力モータの周辺装置や高電圧で動作するアプリケーションにも採用されています。 例えば、BSG、ISGのような高出力ブラシレスDCモータのインバータなど。その他装置の採用例につきましては、以下のページよりご確認ください。
検出精度に影響するノイズを除去し誤動作を防止します。 大容量バッテリーの温度センサ、タイヤの回転速度センサ(アンテナ側)など、検出精度が求められるアプリケーションに利用されています。
イグニッションコイル、EGRバルブ、オイルポンプなど…耐熱・耐候性が求められるエンジンルーム内のアプリケーションにも採用されています。RHEシリーズは最高150°Cの使用環境でご利用いただけます。
様々なモータのノイズ除去に利用されます。
電源回路の平滑用途などでお使いいただけます。家電だけでなく、データセンタや基地局といった耐候性、耐汚性が求められる環境にもおすすめです。
温度特性、使用環境温度、定格電圧等の製品性能についてはラインアップよりご確認ください。
1. チップ型積層セラミックコンデンサ
高誘電率系積層セラミックコンデンサ、温度補償用積層セラミックコンデンサの豊富なラインアップがあります。
2. リード線の形状
標準仕様はインサイドクリンプ、アウトサイドクリンプ、ストレート形状です。
3. リード線の材質
標準仕様は、CP線+Sn/Cuめっきです。Cu線に変更可能です。
4. 外装のコート樹脂材
外装のコート樹脂材は耐候性、耐熱性に優れるエポキシ樹脂です。
5. リード線の間隔
標準仕様は5.0㎜、2.5㎜です。

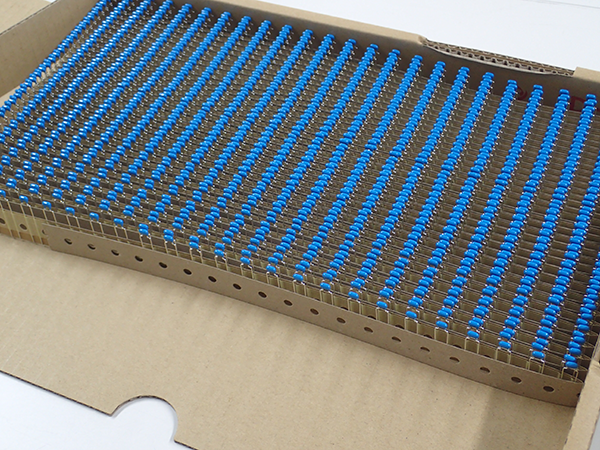

標準仕様はつづら折りテーピング包装と単品包装です。そのほかに、リールテーピング包装もございます。
小型・大容量。フローはんだ付けに最適です。
自動車用の小型リード品。125°C以下の環境に最適です。
エンジン周辺で125°Cを超える環境での使用が可能です。
My murataにログインいただくと、開発中の製品情報を公開しています。 興味をお持ちの方は、ぜひアクセスしてください!
