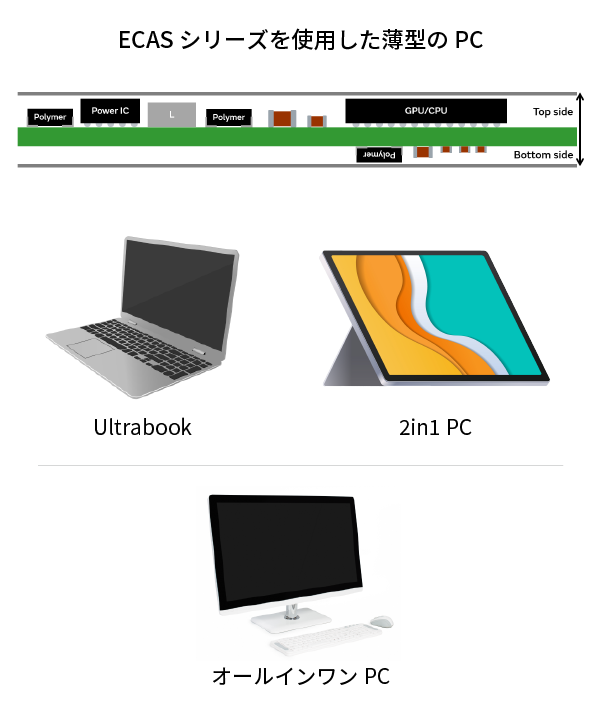

昨今、在宅勤務やテレワークが普及しており、省スペースなオールインワンPCや持ち運びがしやすい薄型で軽量なノートPCの需要が高まっています。 一方で、シミュレーションや動画編集などプロセッサーの高い処理能力を必要とする作業が増えてきていますが、それに伴って上昇する消費電力抑制のため駆動電圧の低電圧化が進んでいます。低電圧になると電圧の許容範囲も狭くなるため、電圧変動が少ない安定な電源を供給する必要があります。 PCの省スペース化と高性能化を両立させるため、安定な電源供給に貢献できる低ESR、大容量、小型/低背のコンデンサが求められています。
ムラタの高分子コンデンサは、低ESR、低インピーダンス、大容量という特長を有しています。 さらに、静電容量のDCバイアス特性がなく、温度特性も安定しているためリップル吸収、平滑、過渡応答性能に優れています。 そのため、各種電源回路の入出力段の平滑用途や、CPU周辺の負荷変動に対するバックアップ用途に最適です。 これにより、部品点数の削減や基板面積の縮小に貢献します。
下図のような回路でご使用いただけます。
低ESR特性を有するECASシリーズは、リップルノイズ除去性能に優れています。
大容量特性を有するECASシリーズは、電流量の大きなアプリケーションにおいて負荷側の変動に対する安定性に優れています。
ECASシリーズはMLCCに比べて大容量かつ電圧依存性がないため、多数のMLCCを使用しているアプリケーションにおいて員数削減、セットの小型化をすることができます。
ECASシリーズはタンタルコンデンサに比べて低いESRであるため、より小さいリップルノイズを実現できます。
ECASシリーズはタンタルコンデンサに比べて安定した信頼性を有しており、実装製品の安定した動作に貢献します。
ECASシリーズは音鳴きしにくい材料であるため、コンデンサからの環境騒音低減に貢献します。 MLCCは直流電圧や温度が変化すると実効容量が変化します。 それに対しECASシリーズは、直流電圧や温度に対する容量変化がほとんど無いため、安定した電源設計にご利用いただけます。
ECASシリーズは低背部品なので薄型、軽量化に貢献できます。
パソコン(ノートPC、オールインワンPC)使用例のPDF資料もご用意しております。 以下よりダウンロードしてご活用ください。
