圧電フィルムセンサ(Picoleaf™)

村田製作所が独自の圧電技術により実現した「Picoleaf」は、高感度の「曲げ」「ねじり」「押し圧」「振動」が検知可能なフレキシブルで薄型のセンサです。省スペースでの実装が可能で、従来センサと比較して薄型化、組立性・耐久性の向上などを実現することが可能です。
また、「Picoleaf」に使われている圧電フィルムは、植物から抽出したデンプンを発酵させて乳酸を作り、それを結合させたポリ乳酸を原料としています。植物は大気中の二酸化炭素を吸収してデンプンを合成しているため、地球温暖化の原因とされる二酸化炭素の総量を増やすことがなく、カーボンニュートラルに貢献した素材です。

  • MEMS application guide

コーポレートプレスリリース

製品ニュース

Picoleafとは

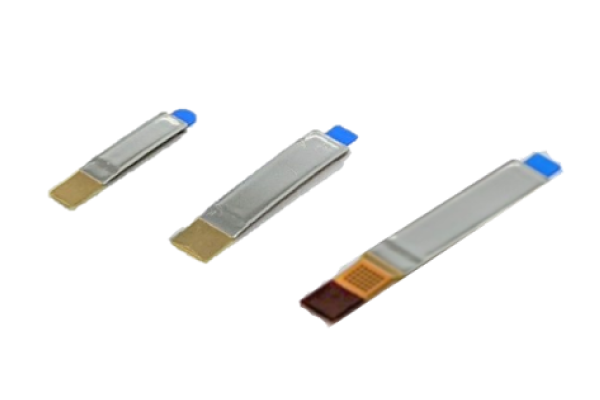

Picoleafは、村田製作所が独自の圧電技術により実現した「曲げ」「ねじり」「押し圧」「振動」が検知できる薄型でフレキシブルな圧電フィルムセンサです。

「曲げ」「ねじり」「押し圧」「振動」が検知可能なフレキシブル圧電フィルムセンサ(Picoleaf)の紹介

圧電フィルムの詳細やPicoleafの動作原理については下記ページで詳しく説明しています。

主な特徴

  • 薄型センサのイメージ画像
  • フレキシブル構造のイメージ画像
  • 水回りでのユーザーインターフェースにも活用可能のイメージ画像
  • 金属筐体でも使えるのイメージ画像
  • エコ素材のイメージ画像
薄型センサ
厚み0.2mm以下の構造で、ディスプレイやタッチパネルと組み合わせても省スペースでの利用が可能です。サイズについても2.5×7.0mmの超小型形状を実現しています。
フレキシブル構造
曲面を持つようなデザイン性の高い機器などにも曲面に沿って貼り付け可能です。また、円柱に巻きつけるような特殊形状にも対応できます。

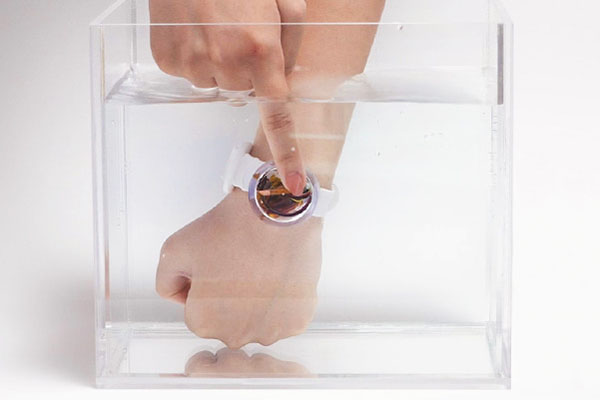

水回りでのユーザーインターフェースにも活用可能
水回りや水中でも押圧を検知することが可能です。洗濯機など、水を使用する機器にご利用いただけます。

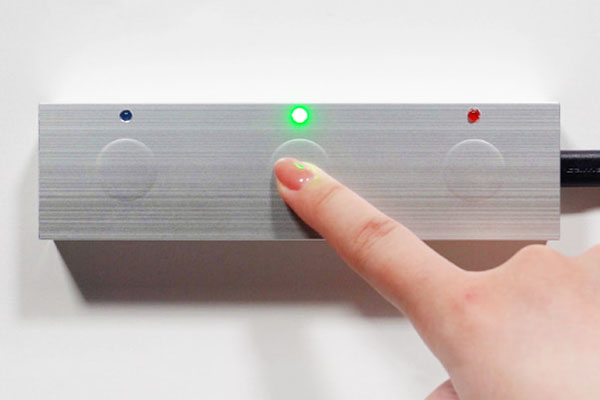

金属筐体でも使える
金属筐体でのシームレスボタンを実現することが可能です。
高感度
1µmオーダーの微小変位の検知が可能です。センサひとつで、ディスプレイ全面の押圧を検知できます。
また、無意識の筋肉の動きである振戦※1、把持※2や脈拍など生体信号の検知にも応用できます。
非焦電性※3
体温や日照、半導体などの発熱によるドリフトがないため、熱によるノイズの発生が抑えられます。
低消費電力
センサ単体での消費電力は0であり、駆動用のアンプ回路も低消費電流(10uA程度)で設計が可能です。
エコ素材
Picoleafは植物由来のポリ乳酸を原料とした環境にやさしい有機圧電フィルムを使用しています。製造、廃棄、分解のライフサイクルで大気中のCO2を増加させないカーボンニュートラルな素材で、SDGs実現に貢献しています。さらに、PFASフリー※4、欧州RoHS指令に準拠した鉛フリーの製品です。
  • ※1振戦 : 手や頭、脚など体の一部に生じる無意識でリズミカルな震え。
  • ※2把持 : モノをしっかりと持っている状態。
  • ※3非焦電性 : 温度変化によって、分極しない物性。
  • ※4 当社PFASフリー定義要件:製品への意図的含有が無いこと。
    参考: OECD-Recommendations and Practical Guidance 別ウィンドウで開く

用途例

Picoleafは、検知回路と組み合わせることで圧電フィルムの変位速度に応じた出力が得られます。この出力特性を利用することで、押圧検知、状態検知、生体信号検知などさまざまなセンサとして応用が可能です。ユーザーインターフェースや状態検知での主な用途例をご紹介します。

ユーザーインターフェース

タッチパネル
タッチパネルのイメージ画像
ウェアラブルデバイス
ウェアラブルデバイスのイメージ画像
家電製品
家電製品のイメージ画像

状態検知

トレーニング機器(ねじれ検知)
トレーニング機器(ねじれ検知)のイメージ画像
指先での脈拍検知
指先での脈拍検知のイメージ画像

標準品サンプル・評価用サンプルキット

標準品のサンプルや評価用サンプルキットの提供が可能です。
Picoleafの導入ステップやサンプルの詳細については「入手/購入する」ページをご覧ください。
