近年、スマートフォンをはじめとするデジタル機器は、機器内外で高解像度・大容量のデータ伝送が必要になっており、様々な差動インターフェイスが採用されています。

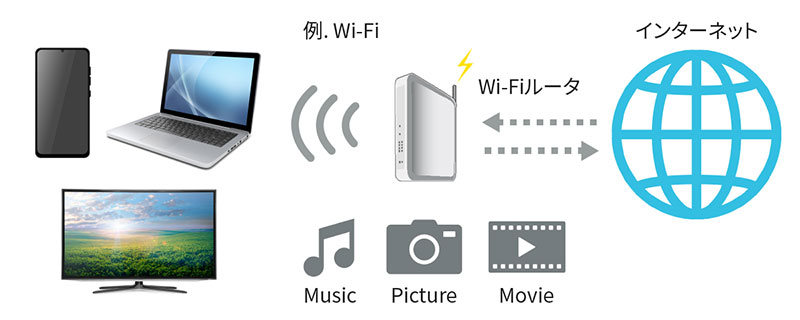

一方で、インターネットとのデータ伝送のために無線通信モジュールが搭載されるようになりました。その中でもWi-Fiはポピュラーな無線通信として普及しています。

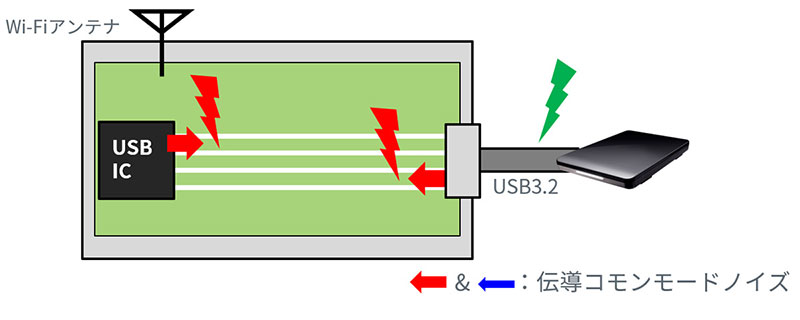

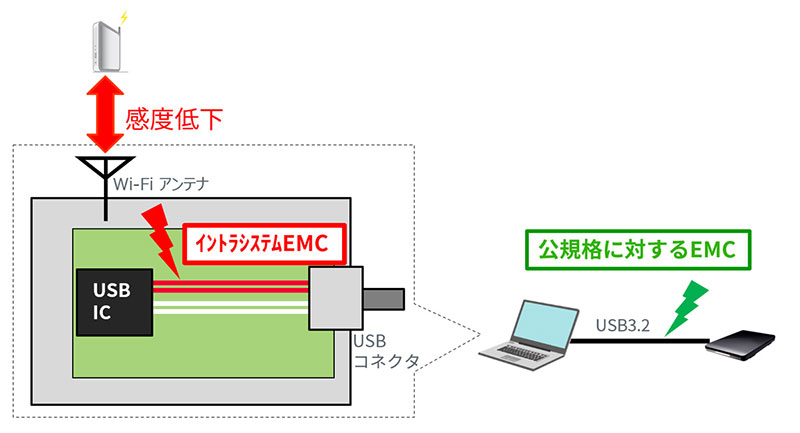

差動インターフェイスの高速化と無線通信の普及により、イントラシステムEMCが顕著となっています。

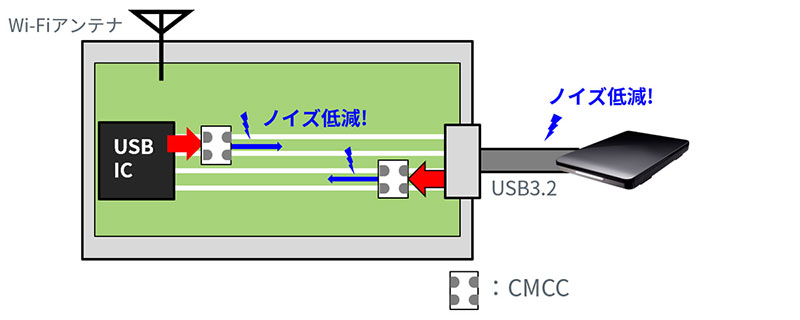

差動インターフェイスにコモンモードチョークコイル（CMCC）を挿入します。CMCCはノイズ源の近傍に搭載するのが効果的です。
コモンモードノイズを効果的に除去することができ、信号波形に悪影響を与えません。また、一部ICメーカーの推奨を得ています。

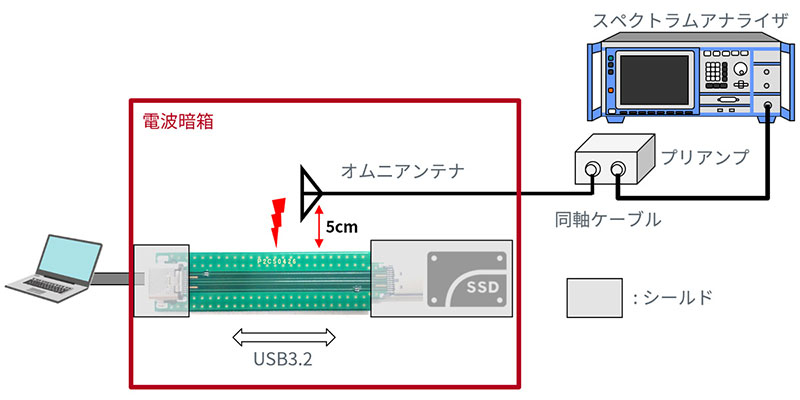

USB Type-Cコネクタ付きの評価基板を用いてUSB3.2伝送時のアンテナ結合ノイズを評価しました。 信号源は、USB3.2対応のノートPCで、シンク機器にSSDを用いています。また、評価基板から5cm離した位置にオムニアンテナを設置しました。

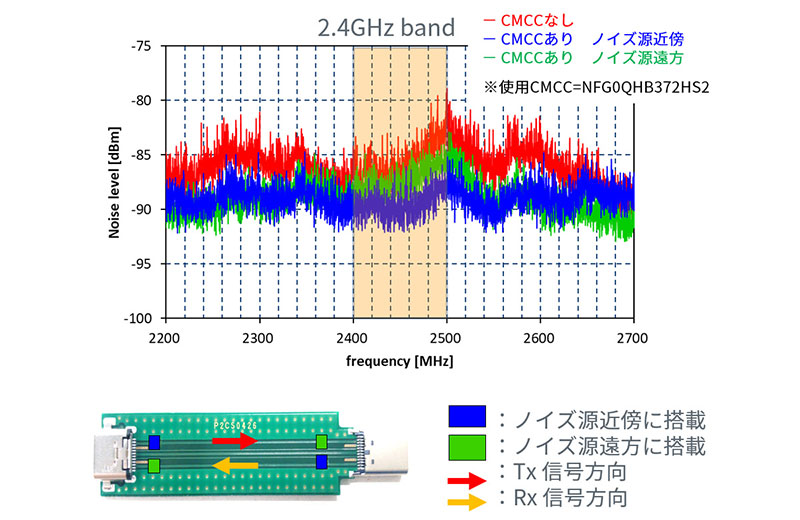

USB3.2を伝送した時、評価基板配線から放射するノイズが、どの程度アンテナに結合するのか調査しました。 また、CMCCでの対策効果の比較を行いました。
結果、CMCCの搭載位置によって、3dBの差が生じました。
「差動インターフェイスのノイズ対策」シリーズ
